S7500-48XF4C
신규 제품Omada Pro 48포트 10G Stackable L3 관리형 어그리게이션 스위치 (4× 100G 슬롯)
- 48× 10 Gbps SFP+ 슬롯 및 4× 100 Gbps QSFP28 슬롯
- 스태킹으로 이중화 구현, 성능 향상
- L3 기능: OSPF, BGP, IS-IS, VRRP, PIM-SM/PIM-DM/PIM-SSM, ECMP, PBR
- 보안 전략: Secure Boot, RADSEC, IMPB, SFTP, 802.1X, 포트 보안
- 높은 가용성: 현장 교체 가능한 전원 공급장치 2개*, VRRP, ERPS, BFD
- 쉬운 운영 및 관리: NETCONF, 설정 롤백, 핫 패칭, RSPAN
- 웹 또는 Omada 앱을 통한 중앙 집중식 클라우드 관리 지원‡
제품 소개
Omada Pro S7500-48XF4C는 어그리게이션 및 코어 레이어에 최적화된 고성능 L3 관리형 스위치로, L3 라우팅, 초고속 100 Gbps 유선 속도, 스태킹 옵션, 전원 이중화가 특징입니다. 10 Gbps SFP+ 슬롯 48개, 100 Gbps QSFP28 슬롯 4개, 물리적 스태킹 기능과 중앙 집중식 관리 기능을 갖추고 있습니다. 강력한 보안, 손쉬운 운영 및 유지보수, 다양한 관리 기능이 결합되어 있어 기업, 캠퍼스, ISP에 안정적인 네트워크 솔루션을 제공합니다.
고속 연결 및 강력한 스태킹
10 Gbps SFP+ 슬롯 48개와 100 Gbps QSFP28 슬롯 4개가 장착되어 단일 장치당 최대 1760 Gbps 스위칭 용량을 제공합니다. 최대 12대까지 지원하는 물리적 스태킹△을 통해 전원 이중화를 구현하고 네트워크 성능을 향상시킬 수 있습니다.
다양한 레이어 3 기능
OSPF, BGP, IS-IS, VRRP, PIM-SM/PIM-DM/PIM-SSM, ECMP, PBR 등 다양한 L3 라우팅 프로토콜을 지원하여 네트워크 확장성이 높습니다. 복잡한 대규모 네트워크 환경에서는 동적 라우팅 프로토콜이 네트워크 토폴로지 변화를 자동으로 감지하고, 실시간 네트워크 상태를 기반으로 최적의 경로를 선택하여 안정성을 유지합니다.
포괄적인 보안 기능
Secure Boot, RADSEC, IMPB, Dynamic ARP Inspection, SFTP, 802.1X, Secure Shell 등을 통해 다양한 위협으로부터 네트워크를 보호합니다. Secure Boot는 운영 체제를 악성 공격으로부터 안전하게 보호합니다.
고가용성
현장 교체가 가능한 2개의 전원 공급 모듈*과 VRRP 기능으로 안정적인 네트워크 아키텍처를 구축할 수 있습니다. ERPS를 통해 링 토폴로지에서 빠른 보호 및 복구가 가능하며, BFD로 초단위 이하 장애 감지를 실현하고 라우팅 프로토콜을 빠르게 재조정할 수 있습니다.
손쉬운 운영 및 유지보수
NETCONF 프로토콜 기반으로 스위치를 설정하고 관리할 할 수 있어 수동 설정 오류가 감소하고 소프트웨어 업그레이드 효율이 향상됩니다. 장애 발생 시, 설정 롤백 기능으로 이전 설정을 복원할 수 있습니다. 또한 핫 패칭 기술 덕분에 장치 재부팅 없이 소프트웨어 결함을 수정하여 업무 중단을 방지합니다.
Omada Pro 시스템 연동
이 제품을 Omada Pro 시스템과 통합하여 중앙 집중식 클라우드 관리, 제로 터치 프로비저닝(ZTP), 지능형 이상 감지 등의 관리 기능을 사용할 수 있습니다‡. Omada Pro SDN(소프트웨어 정의 네트워킹) 플랫폼을 통해 액세스 포인트, 스위치, 라우터 등 네트워크 장치를 통합하여 클라우드에서 100% 중앙 집중식으로 관리할 수 있으며, 단일 인터페이스에서 모든 네트워크를 손쉽게 확장하고 제어할 수 있습니다.
웹 모듈이나 Omada 앱을 통한 중앙 집중식 관리 외에도, 직관적인 웹 GUI나 SSL/SSH 암호화가 적용된 산업 표준 CLI를 통해 S7500-48XF4C를 관리할 수 있습니다. 또한 SNMP(v1/v2c/v3)와 RMON을 통해 상태 폴링 및 이상 이벤트 알림 기능을 사용할 수 있습니다.
| 하드웨어 사양 | |
|---|---|
| 인터페이스 및 주요 사양 | • 48× 1/10 Gbps SFP+ 슬롯** • 4× 40/100Gbps QSFP28 슬롯 • 2× USB 3.0 포트 • 1× RJ45 콘솔 포트 • 1× USB C타입 콘솔 포트 • 1× RJ45 관리 포트 |
| 팬(Fan) 수량 | 4개 (현장 교체 및 핫 스왑 지원) |
| 전원 공급 | 현장 교체와 핫 스왑을 지원하는 전원 공급 모듈*(100 ~ 240 VAC, 50/60 Hz) *PSM550-AC 모듈 1개를 기본적으로 제공하며, 현장 교체가 가능한 추가 전원 공급 모듈은 별도로 구매해야 합니다. |
| 크기 ( 가로 x 세로 x 높이 ) | 440 × 380 × 44 mm (17.3 × 15.0 × 1.7 in) |
| 마운트 | 랙 설치 가능 |
| 최대 전력 소모량 | 105.7 W (110 V/60 Hz)109.3 W (220 V/50 Hz) |
| 최대 방열수치 | 360.7 BTU/hr (110 V/60 Hz)372.9 BTU/hr (220 V/50 Hz) |
| 성능 | |
|---|---|
| 스위칭 용량 | 장치당 1760 Gbps |
| 스태킹 | • 스태킹 수량: 12 (독립 실행형 모드) • 스태킹 포트: 100G QSFP28 슬롯 (모든 업링크 포트를 스태킹 포트로 사용 가능)*** • 스태킹 대역폭: 최대 800 Gbps (4개의 스태킹 포트) |
| 패킷 전달 속도 | 600 Mpps |
| MAC 주소 테이블 | 128 K |
| 패킷 버퍼 메모리 | 10 MB |
| 점보 프레임 | 9 KB |
| 소프트웨어 기능 | |
|---|---|
| 서비스 품질(QoS) | • CoS (Class of Service) - 8개의 우선순위 대기열 - 포트 우선순위 - IEEE 802.1p 우선순위 - DSCP 우선순위 - 대기열 최소 대역폭 - 스케줄 모드 (SP, WRR, SP+WRR) • 대역폭 제어 - 속도 제한 - 스톰 제어 • 음성 VLAN • 사용자 정의 OUI • 보다 원활한 성능 • 흐름 작업 - QoS remark (802.1P Remark, DSCP Remark) |
| L3 기능 | • L3 인터페이스: 256개 (IPv4,IPv6) • 정적 경로: 2,048개 IPv4, 1,024개 IPv6 • 호스트 라우팅 테이블: 최대 22,528개 항목 • IPv4 네트워크 라우터 항목: 40,960개 (IPv6 네트워크 라우터 항목과 공유) • IPv6 네트워크 라우터 항목: 40,960 (IPv4 네트워크 라우터 항목과 공유) • ECMP: 768개 항목, 목적지당 최대 32개 ECMP 넥스트홉 • 정적 ARP: 1,024개의 정적 항목 • 동적 ARP: 45,056개의 동적 항목 • ND: 45,056 • DHCP 서버: 최대 64개의 IP 풀, 최대 8,000개의 IP 항목 • DHCPv4/v6 릴레이 • VRRP: 버전 v2/v3, 최대 64개 인스턴스, 인스턴스당 최대 32개 가상 IP • OSPFv2 - OSPF 인스턴스: 16 - 네트워크 항목: 256개 - Stub 또는 NSSA 영역 항목: 인스턴스당 16개 - 영역 범위 항목: 인스턴스당 16개 - 가상 링크 항목: 인스턴스당 16개 • OSPFv3 - Stub 또는 NSSA 영역 항목: 인스턴스당 16개 - 영역 범위 항목: 인스턴스당 16개 • RIPv1/v2 - 네트워크 항목: 256개 - 재분배 항목: 20개 • RIPng • IS-IS - IS-IS 인터페이스: 128개 - IS-IS 영역 수량: 3개 - 최대 재분배 설정: 10개 - IS-IS IPV6 - IS-IS BFD • BGP: 최대 20개의 재분배 설정 • PIM-SM/PIM-DM/PIM-SSM - IP 멀티캐스트 경로 항목: 1K - PIM 네이버: 256 - 최대 PIM 인터페이스: 128 • IGMP: 버전 v1/v2/v3, 최대 2,048개의 멀티캐스트 그룹 • BFD: 16개의 템플릿 수, 8개의 세션 수 • PBR • uRPF |
| L2 기능 | • 링크 어그리게이션 • 스패닝 트리 프로토콜 • 포트 기반 및 VLAN 기반 루프백 감지 • 802.3x 흐름 제어 • ERPS • 미러링 • RSPAN • MAC 주소 테이블 • 멀티캐스트 - IGMP 스누핑 - MLD 스누핑 - MVR (Multicast VLAN Registration) - 최대 멀티캐스트 테이블: 4K (IPv4, IPv6) - Fast Leave - 정적 멀티캐스트 그룹 - 멀티캐스트 필터링 - IGMP 스누핑 인증 |
| 고급 기능 | • 자동 장치 탐색‡ • 일괄 구성‡ • 일괄 펌웨어 업그레이드‡ • 지능형 네트워크 모니터링‡ • 이상 이벤트 경고‡ • 통합 구성‡ • 재부팅 일정‡ ISP 기능: • 802.3ah 이더넷 링크 OAM • L2PT (Layer 2 Protocol Tunneling) • DLDP (Device Link Detect Protocol) • DDM • sFlow |
| VLAN | • 최대 4K VLAN 그룹 (802.1q VLAN) • 802.1Q Tagged VLAN • MAC VLAN 항목: 200 • 멀티캐스트 VLAN • 관리 VLAN • VLAN VPN (QinQ): 최대 256개 항목 • GVRP • 프로토콜 VLAN: 프로토콜 템플릿 16개 항목, 프로토콜 VLAN 12개 항목 • 음성 VLAN • 프라이빗 VLAN |
| 보안 | • 포트 격리 • CPU 방어 • ARP 검사 (동적 ARP 검사) • DoS 방어 • IP-MAC-포트 바인딩 -1,024개 항목 - DHCP 스누핑 - ARP 검사 - 출발지 IPv4 가드 • IPv6-MAC-포트 바인딩 -1,024개 항목 - DHCPv6 스누핑 - ND Detection - ND 스누핑 - 출발지 IPv6 가드 • DHCP 필터 • 정적/동적 포트 보안 - 포트당 최대 64개의 MAC 주소 • 브로드캐스트/멀티캐스트/알 수 없는 유니캐스트 스톰 제어 - kbps/ratio 제어 모드 • 802.1X - 포트 기반 인증 - MAC 기반 인증 - VLAN 할당 - MAB - 게스트 VLAN - RADIUS 인증 및 어카운팅 지원 • AAA (TACACS+ 포함) • SSLv3/TLS 1.2로 HTTPS를 통한 안전한 웹 관리 • SSHv2를 통한 안전한 명령줄 인터페이스(CLI) 관리 • IP/포트/MAC 기반 액세스 제어 • Secure boot • RADSEC |
| 관리 | |
|---|---|
| Omada 앱 | 지원. Omada Pro 컨트롤러가 필요합니다. |
| 중앙 집중식 관리 | • Omada Pro 클라우드 기반 컨트롤러 • Omada Pro 하드웨어 컨트롤러 • Omada Pro 소프트웨어 컨트롤러 |
| 클라우스 액세스 | 지원. Omada Pro 컨트롤러가 필요합니다. |
| 제로 터치 프로비저닝 | 지원. Omada Pro 클라우드 기반 컨트롤러가 필요합니다. |
| 관리 기능 | • 웹 기반 GUI • 콘솔 포트, telnet을 통한 명령줄 인터페이스 (CLI) • SNMP v1/v2c/v3 - Trap/Inform - RMON (1,2,3,9 그룹) • SDM 템플릿 • DHCP/BOOTP 클라이언트 • 802.1ab LLDP/LLDP-MED • DHCP 자동 설치 • 듀얼 이미지, 듀얼 구성 • CPU 모니터링 • 케이블 진단 • 비밀번호 복원 • SNTP • 시스템 로그 |
| 기타 | |
|---|---|

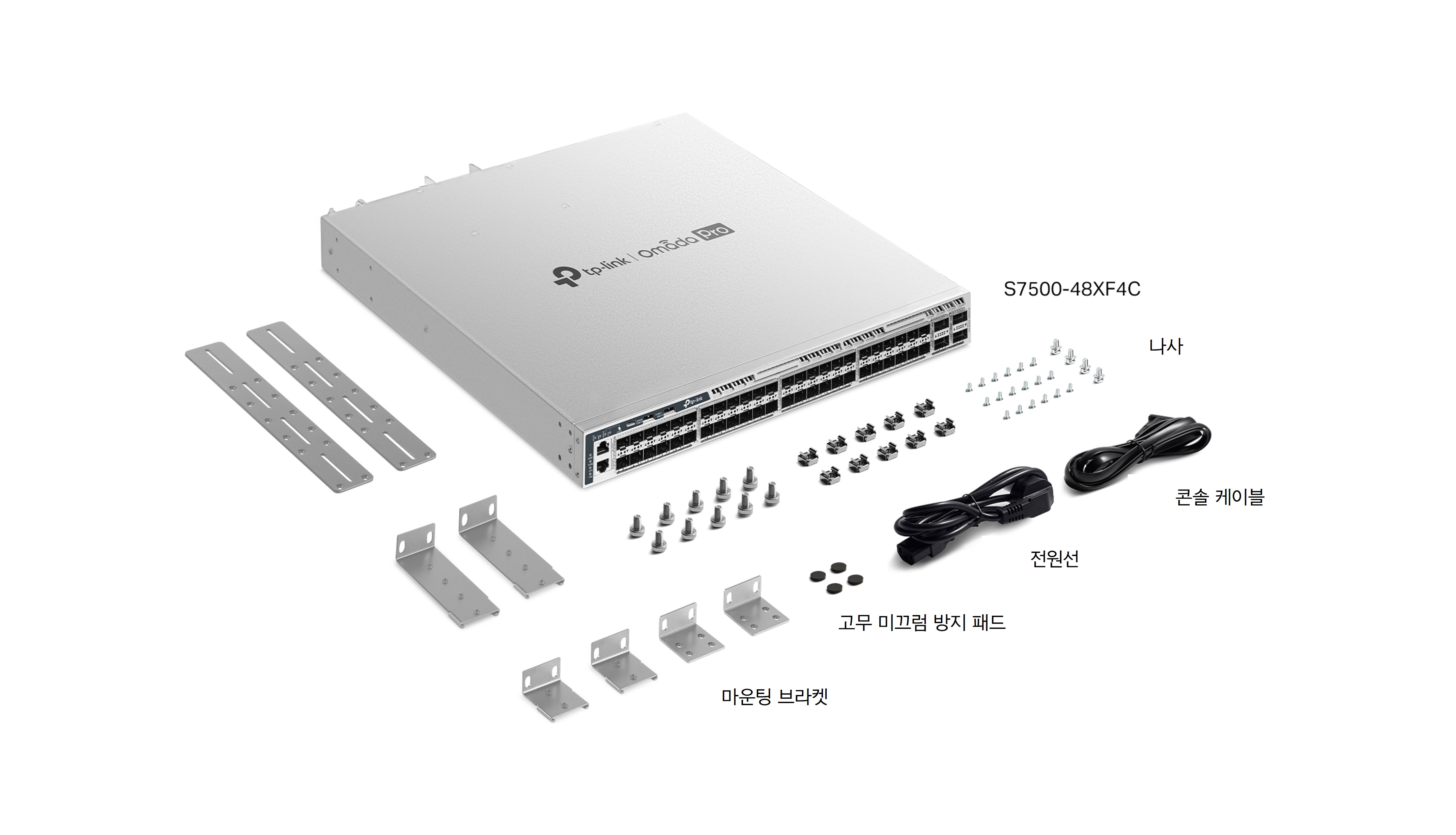

| 구성품 | • S7500-48XF4C 스위치 • 전원선 • RJ45 콘손 케이블 • 빠른 설치 가이드 • 랙마운트 키트 • 고무 미끄럼 방지 패드 |
| 운영 체제 | Microsoft® Windows® 98SE, NT, 2000, XP, Vista™ 또는 Windows 7/8/10/11, MAC® OS, NetWare®, UNIX® 또는 Linux. |
| 사용 환경 | • 작동 온도: 300 m에서 -5°C ~ 50°C (23°F ~ 122°F) 2,000 m에서 -5°C ~ 45°C (23°F ~ 113°F) 3,000 m에서 -5°C ~ 40°C (23°F ~ 104°F) • 보관 온도: -40°C ~ 70℃ (-40℉ ~ 158℉) • 작동 습도: 10% ~ 90% RH 이슬 맺힘이 없는 상태 • 보관 습도: 5% ~ 90% RH 이슬 맺힘이 없는 상태 |
*PSM550-AC 모듈 1개가 기본적으로 탑재되어 있으며, 현장 교체 가능한 추가 전원 공급 장치는 별도로 구매해야 합니다.
‡이 기능들은 Omada Pro SDN 컨트롤러 사용이 필요하며, 제로 터치 프로비저닝은 Omada Pro 클라우드 기반 컨트롤러 사용이 필요합니다.
△독립 실행형 모드에서 최대 12대의 물리적 스태킹을 지원합니다.
**10G RJ45 SFP+ 모듈(SM5310-T)은 12개까지만 지원하며, 10G RJ45 SFP+ 모듈 2개 사이에 최소 1열 간격을 두는 것을 권장합니다.
***100G QSFP28 슬롯은 40G DAC/40G QSFP 모듈이 아닌 100G DAC/100G QSFP28 모듈을 통한 스태킹만 지원합니다.
