S6500-24MPP4Y
Do projektówZarządzalny przełącznik PoE++ L3 Omada Campus, stackowalny, 24 porty 2,5G i 4 sloty 25G
- 24 porty RJ45 2,5 Gb/s PoE++ (do 90 W mocy wyjściowej PoE na port)
- 4 sloty SFP28 25 Gb/s
- Maksymalnie 1534 W łącznego budżetu PoE*
- Fizyczne stackowanie dla wbudowanej redundancji i wydajności
- M-LAG poprawiający niezawodność łącza od poziomu karty aż do urządzenia
- Funkcje L3, takie jak OSPF, BGP, IS-IS, VRF, VRRP, PIM-SM/PIM-DM/PIM-SSM, ECMP i PBR
- Strategie bezpieczeństwa, takie jak MACSec, Secure Boot, RADSEC, IMPB, SFTP i 802.1X
- Wysoki poziom dostępności dzięki 2 gniazdom na zasilacze**, VRRP, ERPS i BFD
- Łatwe O&M: NETCONF, Cofanie konfiguracji, Hot Patching, RSPAN i PTPv2
- Scentralizowane zarządzanie w chmurze przez stronę Web lub aplikację Omada‡
Zastosowanie produktu
Omada Campus S6500-24MPP4Y to wysoce wydajny, zarządzalny przełącznik L3 przeznaczony do warstwy Access, który oferuje routing L3, szybkie prędkości przewodowe 25Gb/s, opcje stackowania i redundantne zasilanie. Urządzenie zostało wyposażone w 24 porty RJ45 2,5Gb/s PoE++, 4 sloty SFP28 25Gb/s, możliwość fizycznego stackowania i scentralizowanego zarządzania. Oferuje do 1534W łącznego budżetu PoE*. Wysoki poziom zabezpieczeń, łatwe O&A i rozbudowane funkcje zarządzania sprawiają, że przełącznik S6500-24MPP4Y jest niezawodnym rozwiązaniem sieciowym dla sektora enterprise, kampusów oraz ISP.
Power over Ethernet zgodny z IEEE 802.3bt/at/af
24 porty PoE obsługujące standard IEEE 802.3bt/at/af są w stanie dostarczyć łącznie do 1534 W mocy do urządzeń 802.3bt, 802.3at oraz 802.3af*, a każdy z portów może zapewnić do 90 W mocy zasilania. Zainstaluj bezprzewodowe punkty dostępowe, kamery do monitoringu, telefony IP i inne urządzenia PoE w szybki i prosty sposób, nie martwiąc się kłopotami i kosztami prowadzenia kabli zasilających. Perpetual PoE utrzymuje nieprzerwane dostarczanie energii do urządzeń PoE w trakcie ponownego uruchamiania i aktualizacji oprogramowania przełącznika. Fast PoE natychmiast przywraca zasilanie do urządzeń PoE po wyłączeniu i ponownym uruchomieniu.
Wysoka prędkość połączeń i potężne stackowanie
24 porty RJ45 o prędkości 2,5 Gb/s i 4 sloty SFP28 o prędkości 25 Gb/s zapewniają do 320 Gb/s wydajności przełączania na jednostkę. Możliwość fizycznego stackowania do 12 jednostek△ zwiększa wydajność i redundancję sieci.
Rozbudowane możliwości warstwy 3
Przełącznik wyposażony jest w wiele protokołów routingu Warstwy 3 wspierających skalowanie sieci. Obsługiwany jest OSPF, BGP, IS-IS, VRF, VRRP, PIM‑SM/PIM‑DM/PIM‑SSM, ECMP i PBR. W złożonych, wielkoskalowych środowiskach sieciowych, dynamiczne protokoły routingu adaptują się automatycznie do zmian w topologii sieci i wybierają najlepszą ścieżkę transmisji na podstawie warunków sieci w czasie rzeczywistym, aby zachować stabilność działania.
Zaawansowane funkcje bezpieczeństwa
Ochronę sieci przed wieloma zagrożeniami zapewnia MACSec, Secure Boot, RADSEC, IMPB, SFTP i 802.1X. MACsec współpracuje z protokołem 802.1X, aby zapewniać bezpieczną komunikację całego ruchu na łączach Ethernet. Secure Boot chroni system operacyjny przed szkodliwymi atakami.
Wysoki poziom dostępności
Redundantne zasilanie** i VRRP to idealny wybór do niezawodnej architektury sieciowej. ERPS obsługuje szybką ochronę i odzyskiwanie w topologii pierścienia, podczas gdy BFD umożliwia wykrywanie awarii poniżej 1 sekundy w celu błyskawicznego równoważenia routingu protokołu. M-LAG zwiększa niezawodność łącza od poziomu karty, aż do urządzenia.
Łatwe obsługiwanie i konserwacja
Przełącznik może być konfigurowany i zarządzany za pomocą protokołu NETCONF, zmniejszając w ten sposób ilość błędów związanych z ręczną konfiguracją i podnosząc wydajność aktualizacji oprogramowania. Przywracanie konfiguracji umożliwia przywrócenie poprzednich ustawień, jeśli wystąpią błędy. Technologia wprowadzania łatek w locie (Hot Patching) zapewnia możliwość naprawy defektów oprogramowania bez konieczności ponownego uruchamiania urządzenia, co pozwala uniknąć przerw w działaniu firmy. PTPv2 zapewnia precyzję synchronizacji na poziomie czasu poniżej 1 mikrosekundy, poprzez wykorzystanie sprzętowego znakowania czasowego (timestamping).
Integracja z Omada
Integracja z systemem Omada zapewnia scentralizowane zarządzanie w chmurze i wiele funkcji zarządzania, takich jak Zero-Touch Provisioning (ZTP) i Inteligentne wykrywanie anomalii‡. Platforma Omada i Omada Pro Software Defined Networking (SDN) integrują urządzenia sieciowe, takie jak Punkty dostępowe, Przełączniki i Routery, zapewniając w ten sposób w 100% scentralizowane zarządzanie w chmurze. Omada i Omada Pro tworzą wysoce skalowalną sieć, którą można zarządzać z poziomu jednego interfejsu. Integration into the Omada system brings centralized cloud management and a series of management features, such as Zero-Touch Provisioning (ZTP) and Intelligent Anomaly Detection.‡ Omada and Omada Pro’s Software Defined Networking (SDN) platform integrates network devices, including access points, switches, and routers, providing 100% centralized cloud management. Omada and Omada Pro create a highly scalable network—all controlled from a single interface.
Poza centralnym zarządzaniem przez stronę Web lub aplikację Omada, S6500-24MPP4Y może być zarządzany przez intuicyjny interfejs graficzny lub CLI, a obie te metody są chronione przez szyfrowanie SSL lub SSH. SNMP (v1/v2c/v3) oraz RMON wspierają sprawdzanie stanu i powiadamianie o nieoczekiwanych zdarzeniach.
| CECHY SPRZĘTOWE | |
|---|---|

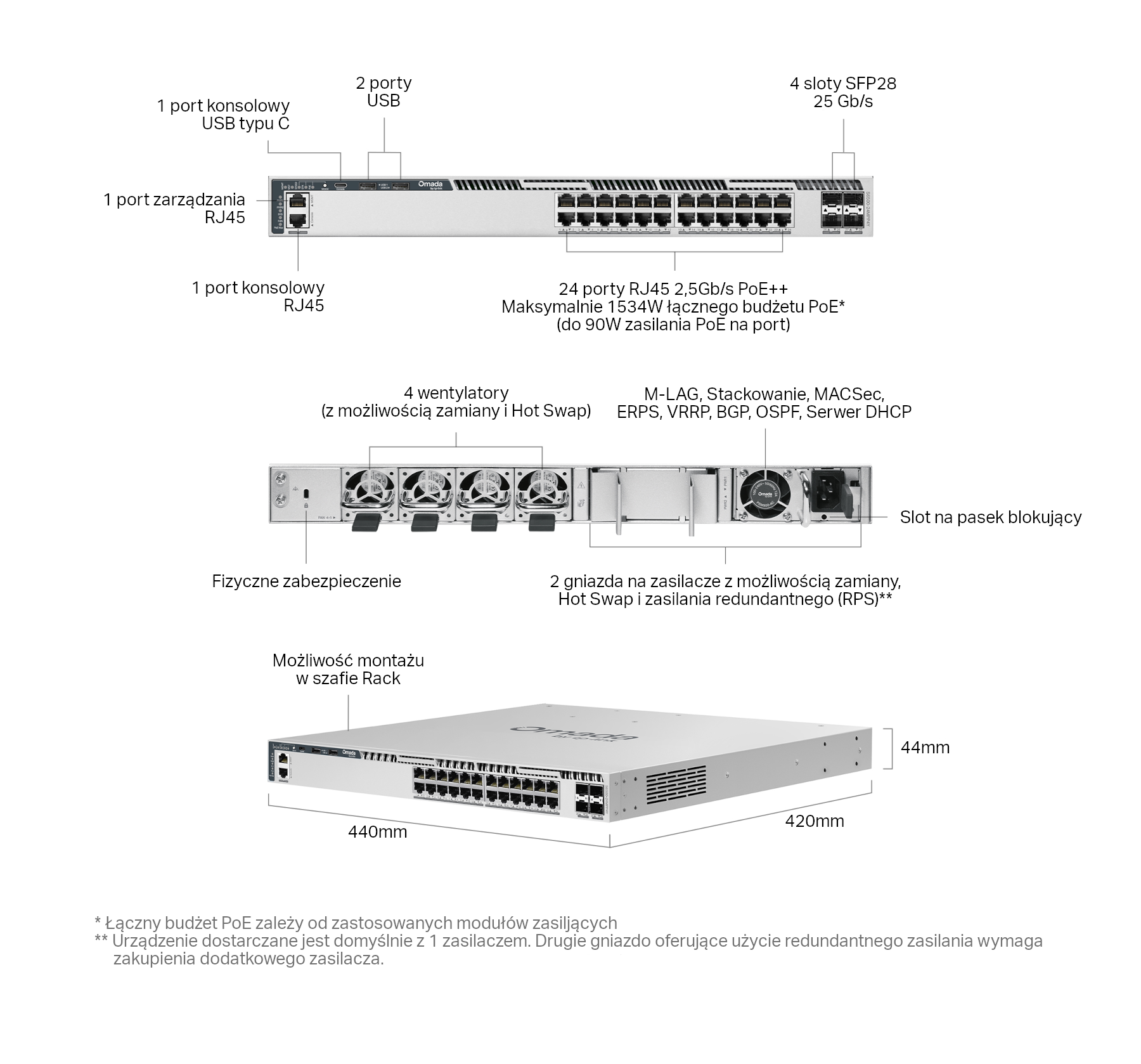

| Porty | • 24 porty RJ45 100Mb/s / 1Gb/s / 2,5Gb/s PoE++ • 4 sloty SFP28 1/10/25 Gb/s *** • 2 porty USB 2.0 • 1 port konsolowy RJ45 • 1 port konsolowy USB typu C • 1 port do zarządzania RJ45 |
| Ilość wentylatorów | 4 wentylatory z możliwością zamiany i Hot Swap |
| Zasilanie | Dwa gniazda na moduły zasilające z możliwością Hot Swap**(100–240 V AC, 50/60 Hz) ** Urządzenie dostarczane jest domyślnie z 1 modułem zasilającym PSM900-AC. Użycie drugiego gniazda w celu uzyskania redundantnego zasilania wymaga zakupu dodatkowego modułu. |
| Porty PoE (RJ45) | • Zgodność ze standardami: 802.3at/af/bt • Porty PoE++: 24 porty, do 90 W na port • Budżet PoE: Maksymalnie 1534 W* * Łączny budżet PoE zależy od zastosowanych modułów zasilających. |
| Wymiary (S x G x W) | 440 × 420 × 44 mm (17,3 × 16,5 × 1,7 cali) |
| Montaż | Szafa Rack |
| Maks. zużycie energii | • 94,8 W (110 V / 60 Hz) (bez podłączonych urządzeń PoE) • 1947,6 W (110 V / 60 Hz) (z podłączonymi urządzeniami PoE o mocy 1534 W i zastosowanymi 2 zasilaczami PSM900-AC) |
| Ilość generowanego ciepła | • 323,21 BTU/g (110 V / 60 Hz) (bez podłączonych urządzeń PoE) • 6641,32 BTU/g (110 V / 60 Hz) (z podłączonymi urządzeniami PoE o mocy 1534 W i zastosowanymi 2 zasilaczami PSM900-AC) |
| WYDAJNOŚĆ | |
|---|---|
| Bufor pakietów | 3 MB |
| Ramki jumbo | 9 KB |
| Stackowanie | • Maksymalna liczba urządzeń w stacku: 12 (tryb autonomiczny) • Port stackowania: Sloty SFP28 25G (wszystkie porty uplink mogą być używane jako porty stackowania)**** • Przepustowość stacka: do 200 Gb/s (4 porty stackujące) |
| Wydajność przełączania | 320 Gb/s na jednostkę |
| Szybkość przekierowań pakietów | 238,1 Mp/s |
| Tablica adresów MAC | 32 K |
| FUNKCJE OPROGRAMOWANIA | |
|---|---|
| Funkcja Quality of Service | • Class of Service - 8 kolejek priorytetowania - Priorytet portu - Priorytet IEEE 802.1p - Priorytet DSCP/ToS - Minimalna przepustowość kolejki - Tryb harmonogramu (SP, WRR, SP+WRR) • Kontrola przepustowości - Ograniczenie prędkości - Kontrola Storm • Głosowy VLAN • OUI definiowane przez użytkownika • Płynniejsze działanie • Akcje dla przepływu - QoS Remark (802.1P Remark, DSCP Remark) • Profile WRED: 16 |
| Cechy przełącznika L3 | • Interfejsy L3: 4094 (IPv4,IPv6) • Trasy statyczne: 1024 IPv4, 512 IPv6 • Tablica hostów routera: Maksymalnie 6100 wpisów • Wpisy sieci IPv4 routera: 10240 (współdzielone z Wpisami sieci IPv6 routera) • Wpisy sieci IPv6 routera: 5120 (współdzielone z Wpisami sieci IPv4 routera) • ECMP: 256 wpisów, maksymalnie 32 ECMP Nexthops na miejsce docelowe • Statyczny ARP: 512 statycznych wpisów • Dynamiczny ARP: 12288 dynamicznych wpisów • ND: 12288 • Serwer DHCP: Maksymalnie 64 pule IP, Maksymalnie 8000 dzierżaw • DHCPv4/v6 Relay • VRRP: Wersja v2/v3, Maksymalnie 64 instancje, Maksymalnie 32 wirtualne IP na instancję • OSPFv2 - Procesy OSPF: 16 - Łagodny restart (Graceful Restart) - OSPFv2 BFD • OSPFv3 - Instancje OSPFv3: 1 - OSPFv3 BFD • RIPv1/v2 • RIPng • IS-ISv4/v6 • IS-IS BFD • BGPv4 • PIM-SM/PIM-DM/PIM-SSM - Wpisy tras IP Multicast: 1K • IGMP: Wersja v1/v2/v3, Maksymalnie 2048 grup multicast • BFD: 16 szablonów, 8 sesji • PBR • uRPF |
| Funkcje L2 i L2+ | • Agregacja łączy • Spanning Tree Protocol • Wykrywanie pętli (loopback) oparte na portach i VLANach • Kontrola przepływu 802.3x • ERPS • Mirroring • RSPAN • Tablica adresów MAC • Multicast - IGMP Snooping - MLD Snooping - Multicast VLAN Registration (MVR) - Maksymalna tablica Multicast: 4K (IGMP Snooping, MLD Snooping i MVR) - Fast Leave - Statyczne grupy Multicast IP - Filtrowanie Multicast - Uwierzytelnianie IGMP Snooping |
| Funkcje zaawansowane | • Automatyczne wykrywanie urządzeń‡ • Grupowa konfiguracja‡ • Grupowa aktualizacja oprogramowania‡ • Inteligentne monitorowanie sieci‡ • Ostrzeżenia o nietypowych zdarzeniach‡ • Ujednolicona konfiguracja‡ • Harmonogram restartów‡ Funkcje ISP: • 802.3ah Ethernet Link OAM • L2PT (Layer 2 Protocol Tunneling) • Device Link Detect Protocol (DLDP) • DDM • sFlow |
| Sieci VLAN | • Maks. 4K grup VLAN (802.1q VLAN) • Tagowanie 802.1Q VLAN • Wpisy MAC VLAN: 200 • Multicast VLAN • VLAN zarządzania • VLAN VPN (QinQ): Maksymalnie 256 wpisów • GVRP • Protokół VLAN: Szablon protokołu 16, Protokół VLAN 12 wpisów • Głosowa sieć VLAN • Prywatny VLAN |
| Bezpieczeństwo transmisji | • Izolacja portu • Ochrona procesora (CPU-Defend) • Ochrona przed atakami DoS • Wiązanie IP-MAC - 1024 wpisy - DHCP Snooping - Skanowanie ARP • Wiązanie IPv6-MAC - 1024 wpisy - DHCPv6 Snooping - ND Snooping • Inspekcja ARP • Wykrywanie ND • Ochrona źródłowego adresu IPv4 • Ochrona źródłowego adresu IPv6 • Filtr DHCP • Statyczna/Dynamiczna ochrona portów - do 64 adresów MAC na port • Kontrola Storm Broadcast/Multicast/Unknown-Unicast - tryb kontroli kb/s/współczynnik • 802.1X - Uwierzytelnianie oparte na Portach - Uwierzytelnianie oparte na MAC - Przydzielanie VLAN - MAB - Sieć VLAN dla gości - Wsparcie Uwierzytelniania i Accounting RADIUS • AAA (w tym TACACS+) • Bezpieczne zarządzanie Web przez HTTPS z SSLv3/TLS 1.2 • Bezpieczne zarządzanie przez wiersz poleceń (CLI) z SSHv2 • Kontrola dostępu oparta na IP/Port/MAC • MACSec (gcm-aes-128, gcm-aes-256) • Secure Boot • RADSEC |
| ZARZĄDZANIE | |
|---|---|
| Aplikacja Omada | Tak, poprzez Kontroler Omada i Omada Pro |
| Scentralizowane zarządzanie | • Kontroler Omada oparty na Chmurze i Omada Pro oparty na Chmurze • Kontroler sprzętowy Omada i Omada Pro • Kontroler programowy Omada i Omada Pro |
| Dostęp do chmury | Tak, poprzez Kontroler Omada i Omada Pro |
| Bezobsługowa konfiguracja ZTP | Tak. Wymaga użycia Kontrolera Omada opartego na Chmurze i Omada Pro opartego na Chmurze |
| Funkcje panelu zarządzania | • Interfejs graficzny GUI • Interfejs wiersza poleceń CLI przez port konsolowy, telnet • SNMP v1/v2c/v3 - Trap/Inform - RMON (grupy 1, 2, 3, 9) • Szablon SDM • Klient DHCP/BOOTP • 802.1ab LLDP/LLDP-MED • DHCP AutoInstall • Dual Image, Dual Configuration • Monitorowanie użycia procesora • Diagnostyka okablowania • Odzyskiwanie hasła • SNTP • Dziennik systemowy • IEEE 802.3az Energy Efficient Ethernet (EEE) |
| INNE | |
|---|---|

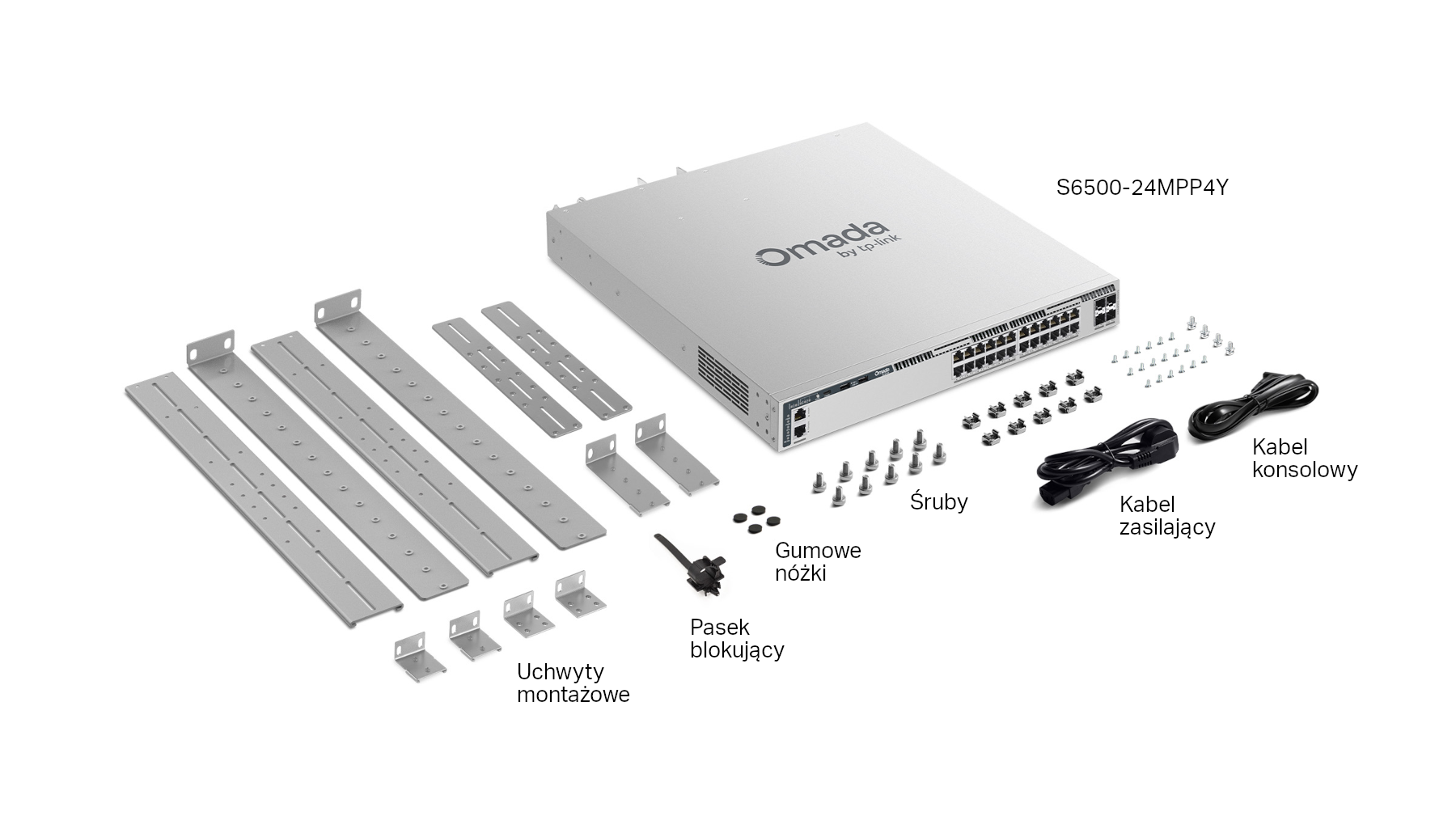

| Zawartość opakowania | • S6500-24MPP4Y • Kabel zasilający • Kabel konsolowy • Zestaw montażowy do szafy Rack • Gumowe nóżki • Pasek blokujący • Instrukcja szybkiej instalacji |
| Wymagania systemowe | Microsoft® Windows® 98SE, NT, 2000, XP, Vista™, 7, 8, 10, 11 MAC® OS NetWare® UNIX® Linux |
| Środowisko pracy | • Dopuszczalna temperatura pracy: -5 ℃ do 45 ℃ (23 ℉ do 113 ℉) na wysokości 2000 metrów -5 ℃ do 40 ℃ (23 ℉ do 104 ℉) na wysokości 3000 metrów • Dopuszczalna temperatura przechowywania: -40 ℃ do 70 ℃ (-40 ℉ do 158 ℉) • Dopuszczalna wilgotność powietrza: 10–90% RH, bez kondensacji • Dopuszczalna wilgotność przechowywania: 5–90% RH bez kondensacji |
* Łączny budżet PoE zależy od zastosowanych modułów zasilających.
** Urządzenie dostarczane jest domyślnie z 1 modułem zasilającym PSM900-AC. Użycie drugiego gniazda na zasilacz wymaga zakupu dodatkowego modułu.
‡ Te funkcje wymagają użycia Kontrolera Omada Pro SDN. Zero-Touch Provisioning wymaga użycia Kontrolera Omada opartego na Chmurze i Kontrolera Omada Pro opartego na Chmurze.
△ Obsługa fizycznego stackowania 12 jednostek w trybie autonomicznym.
*** Obsługiwanych jest nie więcej niż 2 moduły 10G RJ45/SFP+ (SM5310-T). Można włożyć je wyłącznie do slotów SFP+ o numerze 25 i 27.
**** W celu zapewnienia wydajności przełączania, zalecamy korzystać tylko z modułów 25G DAC/25G SFP28 w slotach 25G SFP28 w celu stackowania.
