S6500-48GP6XF

Do projektów

Zarządzalny przełącznik PoE+ L3 Omada Campus, stackowalny, 48 portów 1G i 6 slotów 10G

48 portów RJ45 PoE+ 1Gb/s i 6 slotów SFP+ 10 Gb/s
Maksymalnie 1440 W łącznego budżetu PoE*
Fizyczne stackowanie dla wbudowanej redundancji i wydajności
M-LAG poprawiający niezawodność łącza od poziomu karty aż do urządzenia
Funkcje L3, takie jak OSPF, BGP, IS-IS, VRF, VRRP, PIM-SM/PIM-DM/PIM-SSM, ECMP i PBR
Strategie bezpieczeństwa, takie jak MACSec, Secure Boot, RADSEC, IMPB, SFTP, 802.1X i Port Security
Wysoki poziom dostępności dzięki 2 gniazdom na zasilacze**, VRRP, ERPS i BFD
Łatwe O&M: NETCONF, Cofanie konfiguracji, Hot Patching, RSPAN i PTPv2
Scentralizowane zarządzanie w chmurze przez stronę Web lub aplikację Omada‡

Zastosowanie produktu

Omada Campus S6500-48GP6XF to wysoce wydajny, zarządzalny przełącznik L3 przeznaczony do warstwy Access, który oferuje routing L3, szybkie prędkości przewodowe 10Gb/s, opcje stackowania i redundantne zasilanie*. Urządzenie zostało wyposażone w 48 portów RJ45 1Gb/s PoE+, 6 slotów SFP+ 10Gb/s, możliwość fizycznego stackowania i scentralizowanego zarządzania. Oferuje do 1440W łącznego budżetu PoE*. Wysoki poziom zabezpieczeń, łatwe O&A i rozbudowane funkcje zarządzania sprawiają, że przełącznik S6500-48GP6XF jest niezawodnym rozwiązaniem sieciowym dla sektora SMB, enterprise oraz ISP.

Power over Ethernet zgodny z IEEE 802.3at/af

48 portów PoE obsługujących standard IEEE 802.3at/af jest w stanie dostarczyć łącznie do 1440 W mocy do urządzeń 802.3at oraz 802.3af*, a każdy z portów może zapewnić do 30 W mocy zasilania. Zainstaluj bezprzewodowe punkty dostępowe, kamery do monitoringu, telefony IP i inne urządzenia PoE w szybki i prosty sposób, nie martwiąc się kłopotami i kosztami prowadzenia kabli zasilających. Perpetual PoE utrzymuje nieprzerwane dostarczanie energii do urządzeń PoE w trakcie ponownego uruchamiania i aktualizacji oprogramowania przełącznika. Fast PoE natychmiast przywraca zasilanie do urządzeń PoE po wyłączeniu i ponownym uruchomieniu.

Wysoka prędkość połączeń i potężne stackowanie

48 portów RJ45 o prędkości 1 Gb/s i 6 slotów SFP+ o prędkości 10 Gb/s zapewnia do 216 Gb/s wydajności przełączania na jednostkę. Możliwość fizycznego stackowania do 12 jednostek^△ zwiększa wydajność i redundancję sieci.

Rozbudowane możliwości warstwy 3

Przełącznik wyposażony jest w wiele protokołów routingu Warstwy 3 wspierających skalowanie sieci. Obsługiwany jest OSPF, BGP, IS-IS, VRF, VRRP, PIM‑SM/PIM‑DM/PIM‑SSM, ECMP i PBR. W złożonych, wielkoskalowych środowiskach sieciowych, dynamiczne protokoły routingu adaptują się automatycznie do zmian w topologii sieci i wybierają najlepszą ścieżkę transmisji na podstawie warunków sieci w czasie rzeczywistym, aby zachować stabilność działania.

Zaawansowane funkcje bezpieczeństwa

Ochronę sieci przed wieloma zagrożeniami zapewnia MACSec, Secure Boot, RADSEC, IMPB, SFTP i 802.1X. MACsec współpracuje z protokołem 802.1X, aby zapewniać bezpieczną komunikację całego ruchu na łączach Ethernet. Secure Boot chroni system operacyjny przed szkodliwymi atakami.

Wysoki poziom dostępności

Redundantne zasilanie i VRRP to idealny wybór do niezawodnej architektury sieciowej. ERPS obsługuje szybką ochronę i odzyskiwanie w topologii pierścienia, podczas gdy BFD umożliwia wykrywanie awarii poniżej 1 sekundy w celu błyskawicznego równoważenia routingu protokołu. M-LAG zwiększa niezawodność łącza od poziomu karty, aż do urządzenia.

Łatwe obsługiwanie i konserwacja

Przełącznik może być konfigurowany i zarządzany za pomocą protokołu NETCONF, zmniejszając w ten sposób ilość błędów związanych z ręczną konfiguracją i podnosząc wydajność aktualizacji oprogramowania. Przywracanie konfiguracji umożliwia przywrócenie poprzednich ustawień, jeśli wystąpią błędy. Technologia wprowadzania łatek w locie (Hot Patching) zapewnia możliwość naprawy defektów oprogramowania bez konieczności ponownego uruchamiania urządzenia, co pozwala uniknąć przerw w działaniu firmy. PTPv2 zapewnia precyzję synchronizacji na poziomie czasu poniżej 1 mikrosekundy, poprzez wykorzystanie sprzętowego znakowania czasowego (timestamping).

Integracja z Omada

Integracja z systemem Omada zapewnia scentralizowane zarządzanie w chmurze i wiele funkcji zarządzania, takich jak Zero-Touch Provisioning (ZTP) i Inteligentne wykrywanie anomalii^‡. Platforma Omada i Omada Pro Software Defined Networking (SDN) integrują urządzenia sieciowe, takie jak Punkty dostępowe, Przełączniki i Routery, zapewniając w ten sposób w 100% scentralizowane zarządzanie w chmurze. Omada i Omada Pro tworzą wysoce skalowalną sieć, którą można zarządzać z poziomu jednego interfejsu.

Poza centralnym zarządzaniem przez stronę Web lub aplikację Omada, S6500-48GP6XF może być zarządzany przez intuicyjny interfejs graficzny lub CLI, a obie te metody są chronione przez szyfrowanie SSL lub SSH. SNMP (v1/v2c/v3) oraz RMON wspierają sprawdzanie stanu i powiadamianie o nieoczekiwanych zdarzeniach.

CECHY SPRZĘTOWE

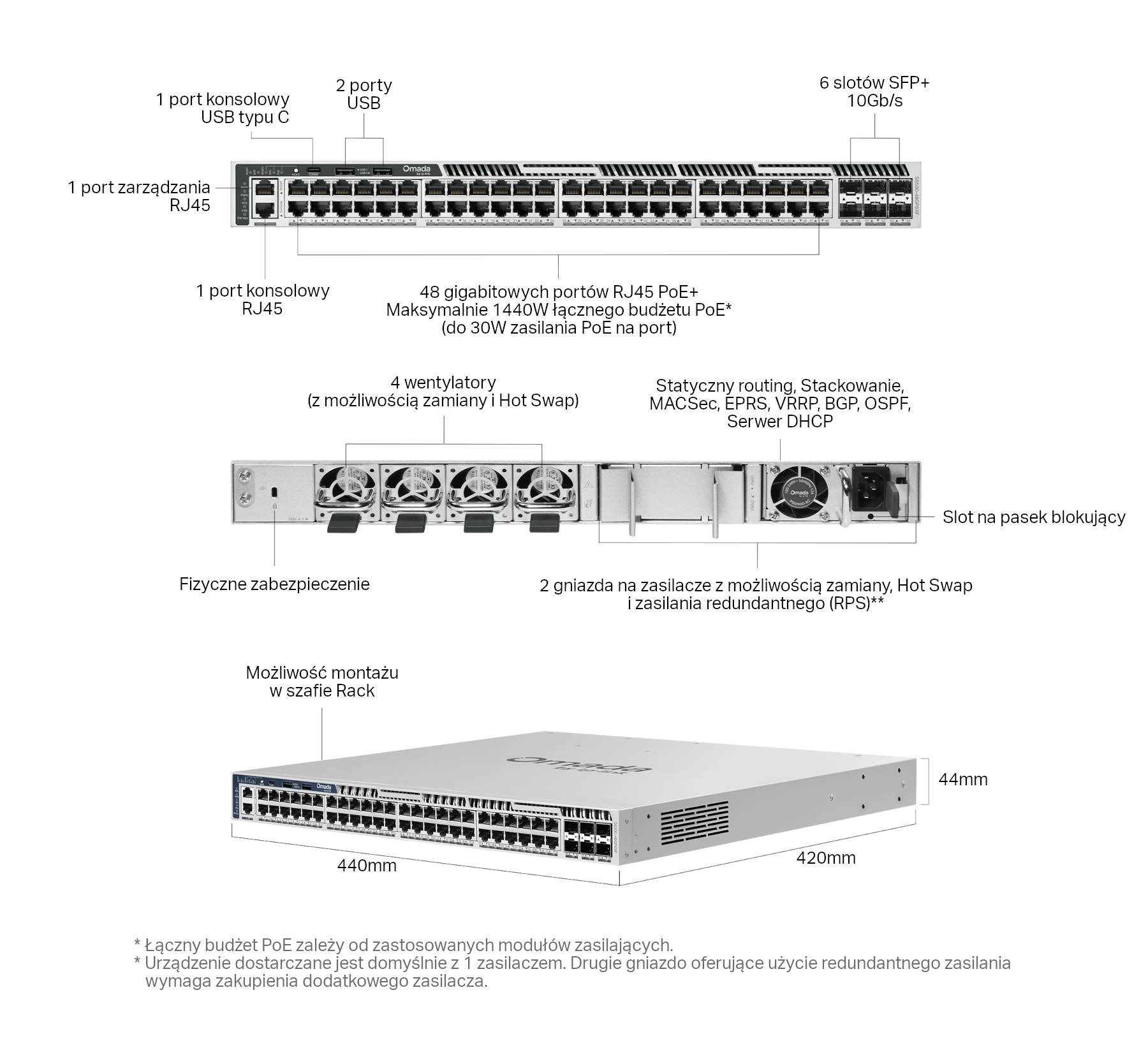

Porty	• 48 portów RJ45 10/100/1000 Mb/s PoE+ • 6 slotów SFP+ 1/10 Gb/s *** • 2 porty USB 2.0 • 1 port konsolowy RJ45 • 1 port konsolowy USB typu C • 1 port do zarządzania RJ45
Ilość wentylatorów	4 wentylatory z możliwością zamiany i Hot Swap
Zasilanie	Dwa gniazda na moduły zasilające z możliwością Hot Swap(100–240 V AC, 50/60 Hz) Urządzenie dostarczane jest domyślnie z 1 modułem zasilającym PSM900-AC. Użycie drugiego gniazda w celu uzyskania redundantnego zasilania wymaga zakupu dodatkowego modułu.
Porty PoE (RJ45)	• Zgodność ze standardami: 802.3at/af • Porty PoE+: 48 portów, do 30 W na port • Budżet PoE: Maksymalnie 1440 W* * Łączny budżet PoE zależy od zastosowanych modułów zasilających.
Wymiary (S x G x W)	440 × 420 × 44 mm (17,3 × 16,5 × 1,7 cali)
Montaż	Szafa Rack
Maks. zużycie energii	• 41,9 W (110 V / 60 Hz) (bez podłączonych urządzeń PoE) • 1767,7 W (110 V / 60 Hz) (z podłączonymi urządzeniami PoE o mocy 1440 W i zastosowanymi 2 zasilaczami PSM900-AC)
Ilość generowanego ciepła	• 142,88 BTU/g (110 V / 60 Hz) (bez podłączonych urządzeń PoE) • 6027,86 BTU/g (110 V / 60 Hz) (z podłączonymi urządzeniami PoE o mocy 1440 W i zastosowanymi 2 zasilaczami PSM900-AC)

WYDAJNOŚĆ
Bufor pakietów	3 MB
Ramki jumbo	9 KB
Stackowanie	• Maksymalna liczba urządzeń w stacku: 12 (tryb autonomiczny) • Port stackowania: Sloty SFP+ 10G (wszystkie porty uplink mogą być używane jako porty stackowania)**** • Przepustowość stacka: do 120 Gb/s (6 portów stackujących)
Wydajność przełączania	216 Gb/s na jednostkę
Szybkość przekierowań pakietów	160,7 Mp/s
Tablica adresów MAC	32 K

FUNKCJE OPROGRAMOWANIA
Funkcja Quality of Service	• Class of Service - 8 kolejek priorytetowania - Priorytet portu - Priorytet IEEE 802.1p - Priorytet DSCP - Minimalna przepustowość kolejki - Tryb harmonogramu (SP, WRR, SP+WRR) • Kontrola przepustowości - Ograniczenie prędkości - Kontrola Storm • Głosowy VLAN • OUI definiowane przez użytkownika • Płynniejsze działanie • Akcje dla przepływu - QoS Remark (802.1P Remark, DSCP Remark) • Profile WRED: 16
Cechy przełącznika L3	• Interfejsy L3: 4094 (IPv4,IPv6) • Trasy statyczne: 1024 IPv4, 512 IPv6 • Tablica hostów routera: Maksymalnie 6100 wpisów • Wpisy sieci IPv4 routera: 10240 (współdzielone z Wpisami sieci IPv6 routera) • Wpisy sieci IPv6 routera: 5120 (współdzielone z Wpisami sieci IPv4 routera) • ECMP: 256 wpisów, maksymalnie 32 ECMP Nexthops na miejsce docelowe • Statyczny ARP: 512 statycznych wpisów • Dynamiczny ARP: 7680 dynamicznych wpisów • ND: 7680 • Serwer DHCP: Maksymalnie 64 pule IP, Maksymalnie 8000 wpisów IP • DHCPv4/v6 Relay • VRRP: Wersja v2/v3, Maksymalnie 64 instancje, Maksymalnie 32 wirtualne IP na instancję • OSPFv2 - Instancje OSPF: 16 - Wpisy sieciowe: 256 wpisów - Wpisy obszaru dla Stub lub NSSA: 16 na instancję - Wpisy zakresu obszaru: 16 na instancję - Wpisy wirtualnego łącza: 16 na instancję • OSPFv3 - Wpisy obszaru dla Stub lub NSSA: 16 na instancję - Wpisy zakresu obszaru: 16 na instancję • RIPv1/v2 - Wpisy sieciowe: 256 - Wpisy redystrybucji: 20 • RIPng • IS-IS - Interfejsy IS-IS: 128 - Liczba obszarów IS-IS: 3 - Maksymalnie redystrybucji konfiguracji: 10 - IS-IS IPV6 - IS-IS BFD • BGP: Maksymalnie 20 redystrybucji konfiguracji • PIM-SM/PIM-DM/PIM-SSM - Wpisy trasy IP Multicast: 1K - PIM Neighbors: 256 - Maksymalnie interfejsów PIM: 128 • IGMP: Wersja v1/v2/v3, Maksymalnie 2048 grup multicast • BFD: 16 szablonów, 8 sesji • PBR • uRPF
Funkcje L2 i L2+	• Agregacja łączy • Spanning Tree Protocol • Wykrywanie pętli (loopback) oparte na portach i VLANach • Kontrola przepływu 802.3x • ERPS • Mirroring • RSPAN • Tablica adresów MAC • Multicast - IGMP Snooping - MLD Snooping - Multicast VLAN Registration (MVR) - Maksymalna tablica Multicast: 4K (IPv4, IPv6) - Fast Leave - Statyczne grupy Multicast IP - Filtrowanie Multicast - Uwierzytelnianie IGMP Snooping
Funkcje zaawansowane	• Automatyczne wykrywanie urządzeń^‡ • Grupowa konfiguracja^‡ • Grupowa aktualizacja oprogramowania^‡ • Inteligentne monitorowanie sieci^‡ • Ostrzeżenia o nietypowych zdarzeniach^‡ • Ujednolicona konfiguracja^‡ • Harmonogram restartów^‡ Funkcje ISP: • 802.3ah Ethernet Link OAM • L2PT (Layer 2 Protocol Tunneling) • Device Link Detect Protocol (DLDP) • DDM • sFlow
Sieci VLAN	• Maks. 4K grup VLAN (802.1q VLAN) • Tagowanie 802.1Q VLAN • Wpisy MAC VLAN: 200 • Multicast VLAN • VLAN zarządzania • VLAN VPN (QinQ): Maksymalnie 256 wpisów • GVRP • Protokół VLAN: Szablon protokołu 16, Protokół VLAN 12 wpisów • Głosowa sieć VLAN • Prywatny VLAN
Bezpieczeństwo transmisji	• Izolacja portu • Ochrona procesora (CPU-Defend) • Inspekcja ARP (Dynamiczna) • Ochrona przed atakami DoS • Wiązanie IP-MAC-Port - 1024 wpisy - DHCP Snooping - Inspekcja ARP - Ochrona źródłowego adresu IPv4 • Wiązanie IPv6-MAC-Port - 1024 wpisy - DHCPv6 Snooping - Wykrywanie ND - ND Snooping - Ochrona źródłowego adresu IPv6 • Filtr DHCP • Statyczna/Dynamiczna ochrona portów - do 64 adresów MAC na port • Kontrola Storm Broadcast/Multicast/Unknown-Unicast - tryb kontroli kb/s/współczynnik • 802.1X - Uwierzytelnianie oparte na Portach - Uwierzytelnianie oparte na MAC - Przydzielanie VLAN - MAB - Sieć VLAN dla gości - Wsparcie Uwierzytelniania i Accounting RADIUS • AAA (w tym TACACS+) • Bezpieczne zarządzanie Web przez HTTPS z SSLv3/TLS 1.2 • Bezpieczne zarządzanie przez wiersz poleceń (CLI) z SSHv2 • Kontrola dostępu oparta na IP/Port/MAC • MACSec (-128, -256) • Secure boot • RADSEC
Wirtualizacja	• Tunel IP - IPv6 over IPv4 - IPv6 over IPv4 GRE - IPv4 over IPv4 GRE - Wpisy tunelów: 100

ZARZĄDZANIE
Aplikacja Omada	Tak, poprzez Kontroler Omada i Omada Pro
Scentralizowane zarządzanie	• Kontroler Omada oparty na Chmurze i Omada Pro oparty na Chmurze • Kontroler sprzętowy Omada i Omada Pro • Kontroler programowy Omada i Omada Pro
Dostęp do chmury	Tak, poprzez Kontroler Omada i Omada Pro
Bezobsługowa konfiguracja ZTP	Tak. Wymaga użycia Kontrolera Omada opartego na Chmurze i Omada Pro opartego na Chmurze
Funkcje panelu zarządzania	• Interfejs graficzny GUI • Interfejs wiersza poleceń CLI przez port konsolowy, telnet • SNMP v1/v2c/v3 - Trap/Inform - RMON (grupy 1, 2, 3, 9) • Szablon SDM • Klient DHCP/BOOTP • 802.1ab LLDP/LLDP-MED • DHCP AutoInstall • Dual Image, Dual Configuration • Monitorowanie użycia procesora • Diagnostyka okablowania • Odzyskiwanie hasła • SNTP • Dziennik systemowy • IEEE 802.3az Energy Efficient Ethernet (EEE)

INNE

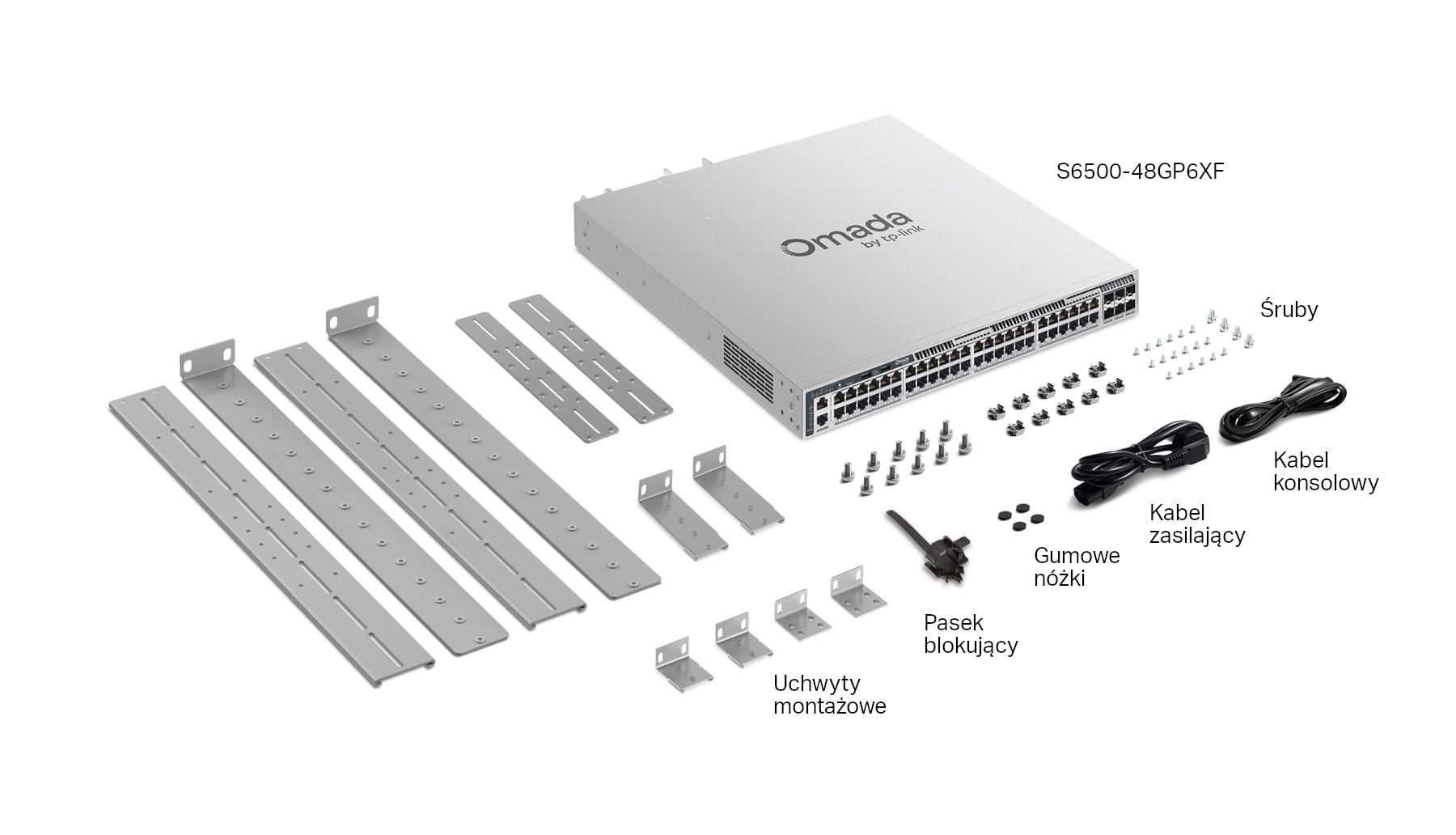

Zawartość opakowania	• S6500-48GP6XF • Kabel zasilający • Kabel konsolowy • Zestaw montażowy do szafy Rack • Gumowe nóżki • Pasek blokujący • Instrukcja szybkiej instalacji
Wymagania systemowe	Microsoft® Windows® 98SE, NT, 2000, XP, Vista™, 7, 8, 10, 11 MAC® OS NetWare® UNIX® Linux
Środowisko pracy	• Dopuszczalna temperatura pracy: -5 ℃ do 45 ℃ (23 ℉ do 113 ℉) na wysokości 2000 metrów -5 ℃ do 40 ℃ (23 ℉ do 104 ℉) na wysokości 3000 metrów • Dopuszczalna temperatura przechowywania: -40 ℃ do 70 ℃ (-40 ℉ do 158 ℉) • Dopuszczalna wilgotność powietrza: 10–90% RH, bez kondensacji • Dopuszczalna wilgotność przechowywania: 5–90% RH bez kondensacji

Aby uzyskać dodatkowe informacje dotyczące poszczególnych wersji produktu, przejdź do strony Wsparcie.

* Łączny budżet PoE zależy od zastosowanych modułów zasilających.

** Urządzenie dostarczane jest domyślnie z 1 modułem zasilającym PSM900-AC. Użycie drugiego gniazda na zasilacz wymaga zakupu dodatkowego modułu.

^‡ Te funkcje wymagają użycia Kontrolera Omada SDN i Kontrolera Omada Pro SDN. Zero-Touch Provisioning wymaga użycia Kontrolera Omada opartego na Chmurze i Kontrolera Omada Pro opartego na Chmurze.

^△ Obsługa fizycznego stackowania 12 jednostek w trybie autonomicznym.

*** Obsługiwanych jest nie więcej niż 2 moduły 10G RJ45 SFP+ i można włożyć je wyłącznie do slotów SFP+ o numerze 49 i 53.

**** W celu zapewnienia wydajności i stabilności, sloty muszą działać z prędkością 10Gb/s podczas działania jako porty stackowania.
