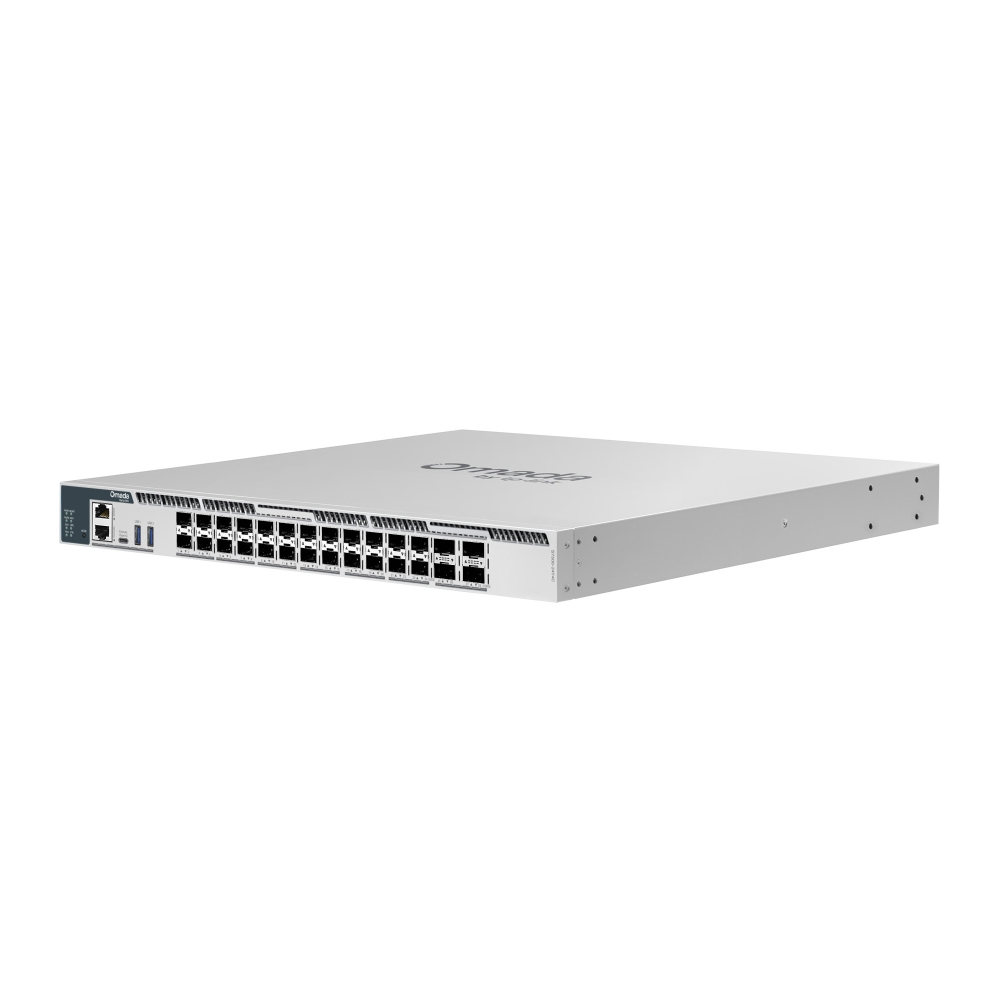

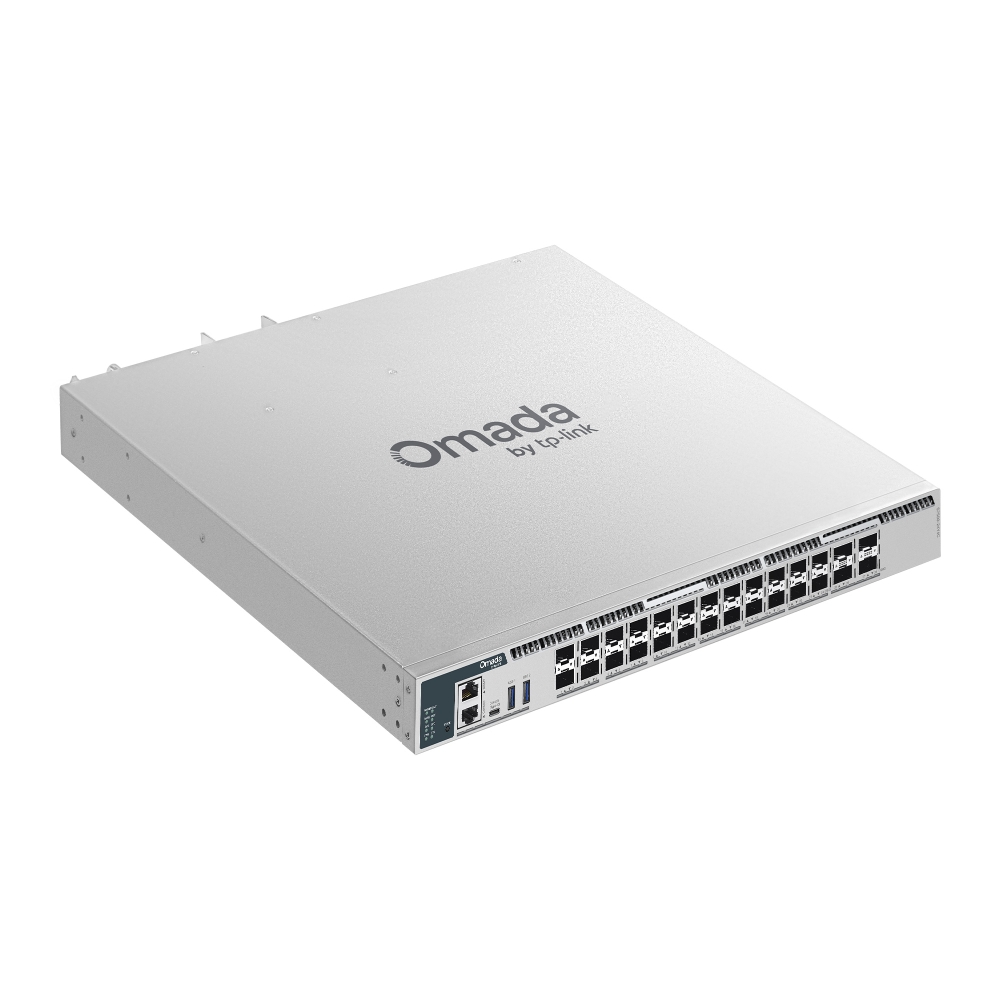

S7500-24Y4C
発売予定Omada 25Gスロット×24＆100Gスロット×4 スタッカブルL3マネージスイッチ
- 25G SFP28スロット×24 + 100G QSFP28スロット×4搭載
- 物理スタックで冗長性とパフォーマンスが向上
- M-LAGによりカードレベルからデバイスレベルまでリンクの信頼性が向上
- 豊富なL3機能：OSPF・BGP・IS-IS・VRF・VRRP・PIM-SM/PIM-DM/PIM-SSM・ECMP・PBR
- セキュリティ機能：セキュアブート・RADSEC・IMPB・SFTP・802.1X・ポートセキュリティ
- 高可用性：交換可能な2つの電源装置*・VRRP・ERPS・BFD
- 手軽な操作＆メンテナンス：NETCONF・設定のロールバック・ホットパッチ・RSPAN・PTPv2
- Web管理画面やOmadaアプリで集中型クラウド管理‡
製品の特徴
本製品はアグリゲーション層およびコア層での使用に最適な高性能L3マネージスイッチで、L3ルーティング機能・高速25Gbps有線速度・物理スタック機能・冗長電源モジュールに対応しています。25G SFP28スロット×24 + 100G QSFP28スロット×4・物理スタッキング機能・集中管理機能を備え、強力なセキュリティ・手軽な操作＆メンテナンス・豊富な管理機能によって企業・キャンパス・ISP向けに信頼性の高いネットワークソリューションを提供します。
高速接続＆優れたスタック機能
25G SFP28スロット×24 + 100G QSFP28スロット×4を搭載しており、本製品1台で最大2Tbpsのスイッチング容量を提供します。最大12台の物理スタック△に対応し、ネットワークの冗長性とパフォーマンスを向上させることが可能です。
豊富なL3機能
OSPF・BGP・IS-IS・VRRP・PIM-SM/PIM-DM/PIM-SSM・ECMP・PBR等、様々なL3ルーティングプロトコルで拡張性の高いネットワークを実現できます。複雑かつ大規模なネットワーク環境では、ダイナミックルーティングプロトコルがネットワークトポロジーの変化に自動で適応し、リアルタイムのネットワーク状況に基づいて最適な伝送パスを選択して接続安定性を維持します。
充実したセキュリティ機能
セキュアブート・RADSEC・IMPB・ダイナミックARPインスペクション・SFTP・IEEE 802.1X・Secure Shell機能で、様々な脅威からネットワークを守ります。セキュアブートによってOS（オペレーティングシステム）を悪意のある攻撃から保護できます。
高可用性
交換可能な2つの冗長電源*とVRRPが、信頼性の高いネットワークアーキテクチャをもたらします。ERPSがリング型トポロジーの迅速な保護と復旧をサポートし、BFDが1秒未満の障害検出によって迅速なルーティングプロトコルの再調整を実現します。さらに、M-LAGによってカードレベルからデバイスレベルまでのリンクの信頼性を向上できます。
手軽な操作＆メンテナンス
本製品はNETCONFプロトコルに基づく設定・管理が可能で、手動設定によるエラーを削減しながらソフトウェアアップデートの効率性を向上できます。設定ロールバック機能を備えており、エラーが発生した場合も以前の設定を復元可能。ホットパッチ適用技術によってデバイスを再起動することなくソフトウェアの不具合を修正して業務の中断を防ぎます。さらに、PTPv2と802.1ASがハードウェアタイムスタンプを利用したサブマイクロ秒レベルの時刻同期を提供します。
Omada SDN
Omadaシステムの集中型クラウド管理やゼロタッチプロビジョニング（ZTP）‡等の管理機能により、Omada SDNプラットフォームでは1つの管理画面から、アクセスポイント・スイッチングハブ・ルーターといったネットワーク機器を一元管理することが可能になります。
Web管理画面やOmadaアプリの他にも、グラフィカルユーザーインターフェース（GUI）やコマンドラインインターフェース（CLI）による管理にも対応しており、いずれの管理方法でもSSLやSSH暗号化によってトラフィックを保護できます。SNMP（v1/v2c/v3）とRMONにも対応しており、スイッチをポーリングして重要なステータス情報を取得したり、異常イベントのトラップを送信したりすることが可能です。
| ハードウェア機能 | |
|---|---|

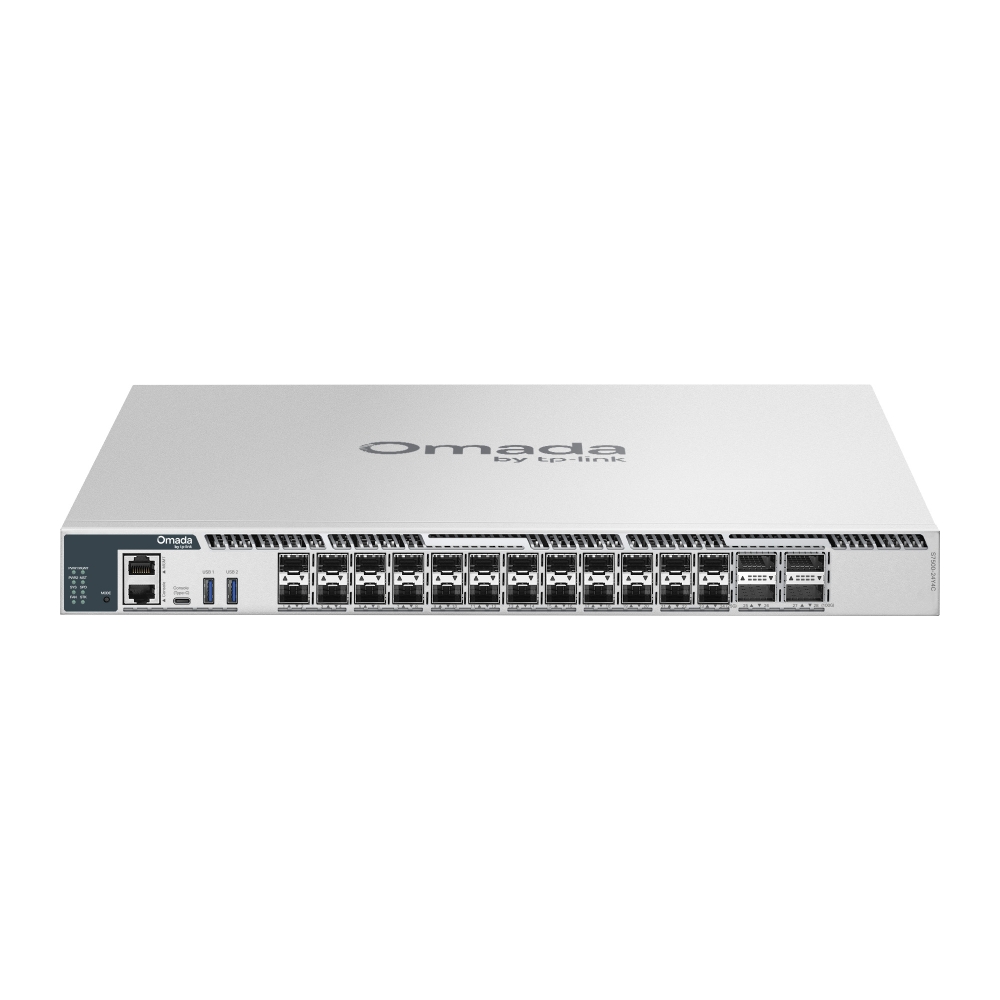

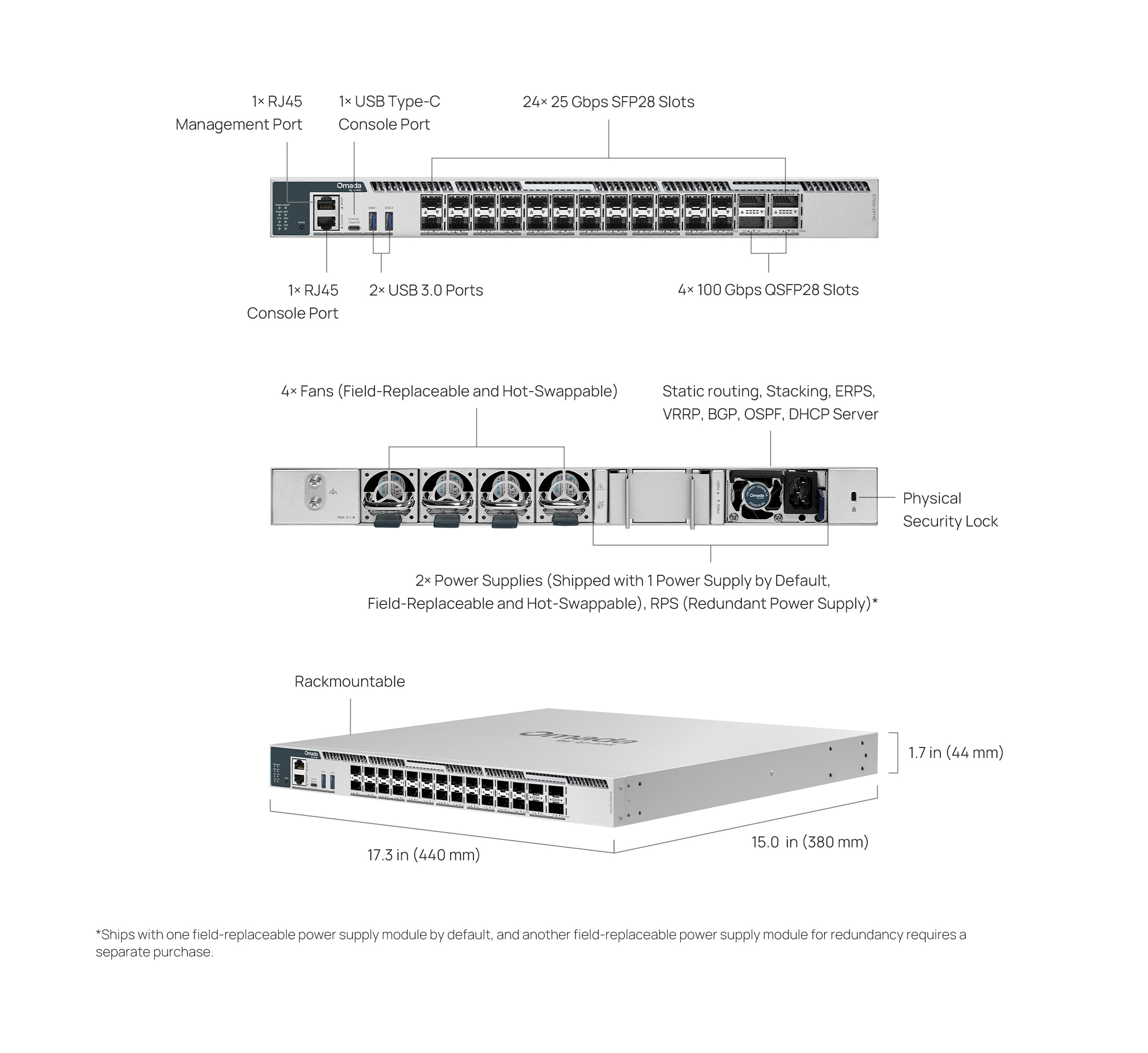

| インターフェース | • 25G SFP28スロット×24 • 100G QSFP28スロット×4 • USB 3.0ポート×2 • RJ45コンソールポート×1 • USB Type-Cコンソールポート×1 • RJ45管理ポート×1 |

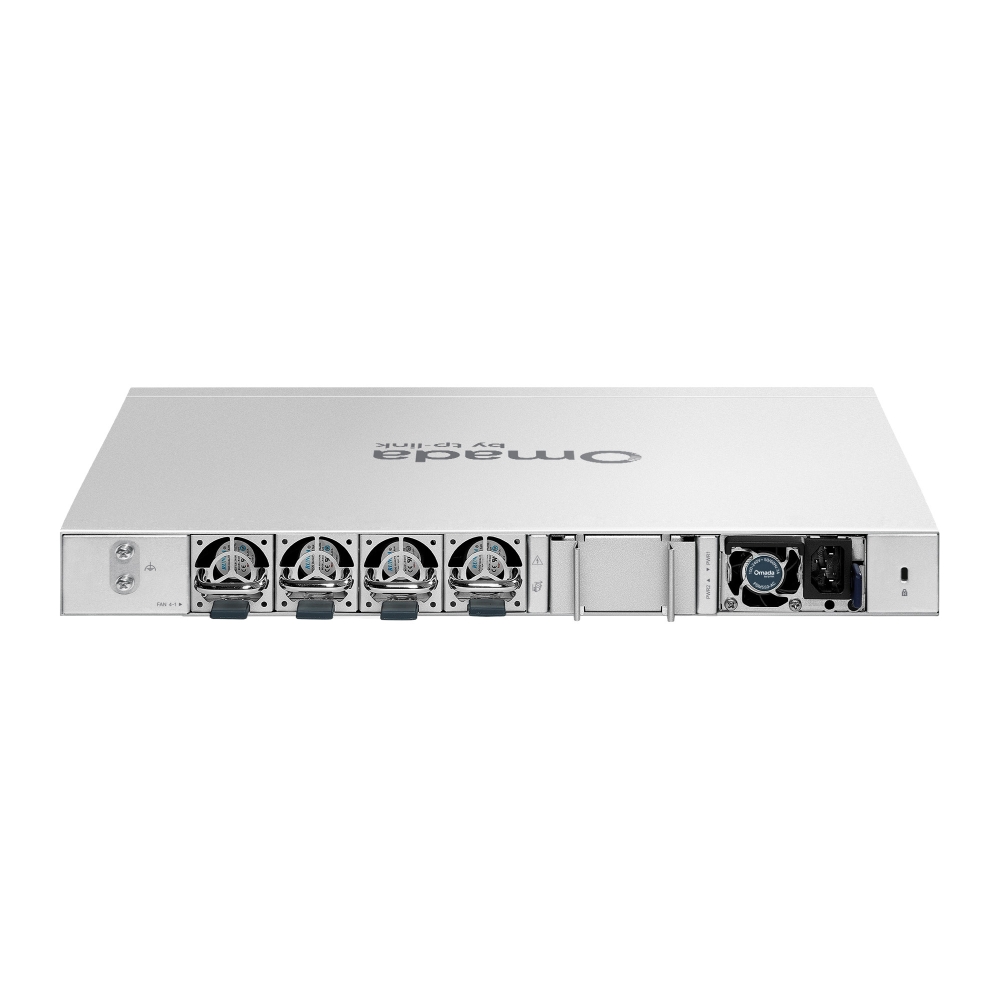

| ファンの数量 | 交換可能・ホットスワップ対応のファン×4 |
| 電源 | 交換可能・ホットスワップ対応の電源モジュール×2*（100～240 VAC・50/60Hz） *本製品にはPSM550-ACが1つ付属していますが、2つ目の電源モジュールは別売りです。 |
| 寸法 | 440 × 380 × 44mm |
| 設置 | ラックマウント対応 |
| 最大消費電力 | 137.63W（220V/50Hz） |
| 最大放熱 | 469.6BTU/hr（220V/50Hz） |
| パフォーマンス | |
|---|---|
| スイッチング容量 | 1台につき2,000Gbps |
| スタッキング | • 最大スタック可能数：12（スタンドアロンモード時）/ 4（コントローラーモード時） • スタックポート：100G QSFP28スロット（全アップリンクポートをスタックポートとして使用可能）** • スタッキング帯域幅：最大800Gbps（スタックポート×4） |
| パケット転送レート | 810Mpps |
| MACアドレス テーブル | 最大128K |
| パケット バッファメモリー | 8MB |
| ジャンボフレーム | 9KB |
| ソフトウェア機能 | |
|---|---|
| M-LAG | • M-LAGドメイン設定 • DAD（デュアルアクティブ検出） • ピアリンクポートLAG |
| PTP | • IEEE 1588v2 (PTPv2)・IEEE 802.1AS • クロックタイプ：oc・bc・e2etc・p2ptc |
| QoS機能 | • CoS（Class of Service） - 8プライオリティキュー - ポートプライオリティ - IEEE 802.1pプライオリティ - DSCP/ToSプライオリティ - プライオリティスケジュールモード（キューごとのSP/WRR） - キューの重み付け設定：WRR/SP+WRRモード • 帯域幅制御 - レート制限 - ストーム制御 • 音声VLAN • WRED |
| L3機能 | • L3インターフェース：256（IPv4・IPv6） • スタティックルーティング：2,048（IPv4）・1,024（IPv6） • ホストルートテーブル：最大15,300エントリ • IPv4ネットワークルーティングエントリ：最大102,400（IPv6ネットワークルーティングエントリと共有） • IPv6ネットワークルーティングエントリ：最大51,200（IPv4ネットワークルーティングエントリと共有） • ECMP • ダイナミックARP：24,576 • ND：24,576 • DHCPv4サーバー：最大64個のIPプール • DHCPv4/v6リレー • VRRPv2/v3 • OSPFv2/v3 • RIPv1/v2 • RIPng • VRF • IS-ISv4/v6 • BGPv4 • PIM-SM/PIM-DM/PIM-SSM • IGMP：v1/v2/v3・最大2,048個のIGMPグループ • BFD：16（テンプレート数）・8（セッション数） • PBR • uRPF |
| L2及びL2+機能 | • LACP/ スタティックLAG • STP/ RSTP/ MSTP/ STPセキュリティ • ERPS • ポート分離 • ループバック検知 • ポートセキュリティ • スティッキーMAC • 802.3xフロー制御 • ミラーリング • RSPAN • LLDP • LLDP-MED • マルチキャスト - IGMPスヌーピング - MLDスヌーピング - マルチキャストVLAN登録（MVR） - 最大マルチキャストテーブル：4K（IPv4・IPv6） - Fast Leave（高速離脱） - IGMPスヌーピングクエリ - MLDスヌーピングクエリ - マルチキャストフィルタリング - 不明なマルチキャスト破棄 |
| 高度な機能 | • 自動デバイス検出‡ • 一括設定‡ • ファームウェアの一括アップデート‡ • インテリジェントネットワークモニタリング‡ • 異常アラート‡ • 統合設定‡ • 再起動スケジュール‡ ISP機能： • 802.3ahイーサネットリンクOAM • L2PT（レイヤー2プロトコルトンネリング） • DLDP（デバイスリンク検出プロトコル） • DDM • sFlow |
| VLAN | • 最大4KのVLANグループ（802.1q VLAN） • MAC VLAN：200エントリ • プロトコルVLAN（IEEE 802.1v） - プロトコルVLANテンプレート×16 - プロトコルVLANグループ×12 • VLAN VPN（QinQ）：最大256エントリ • プライベートVLAN • GVRP |
| セキュリティ | • IP-MACポートバインディング - 1,024エントリ - ARPスキャン - 手動バインディング - DHCPスヌーピング • IPv6-MAC-ポートバインディング - 1,024エントリ - DHCPv6スヌーピング - 手動バインディング - NDスヌーピング • ARPインスペクション（ダイナミックARPインスペクション） • ND検出 • IPソースガード • IPv6ソースガード • RAガード：30エントリ • DoS防御 • DHCPフィルター • 802.1X - Radius認証 - Radiusアカウンティング - Radiusサーバーのロードバランス - RADSEC - ゲストVLAN - VLAN割り当て - MAB • AAA（TACACS+を含む） • ACL • セキュアブート |
| 管理機能 | |
|---|---|
| Omadaアプリ | 対応（Omadaコントローラー必須） |
| 集中管理 | • Omadaクラウドベースコントローラー • Omadaハードウェアコントローラー • Omadaソフトウェアコントローラー |
| クラウドアクセス | 対応（Omadaコントローラー必須） |
| ゼロタッチプロビジョニング | 対応（Omadaクラウドベースコントローラー必須） |
| 管理機能 | • WebベースGUI • コンソールポート・telnetを介したCLI • SNMP v1/v2c/v3 - Trap/Inform - RMON（1・2・3・9グループ） • SDMテンプレート • DHCP/BOOTPクライアント • 802.1ab LLDP/LLDP-MED • DHCP自動インストール • デュアルイメージ・デュアル構成 • CPUモニタリング • パスワード復元 • SNTP • システムログ |
| その他 | |
|---|---|

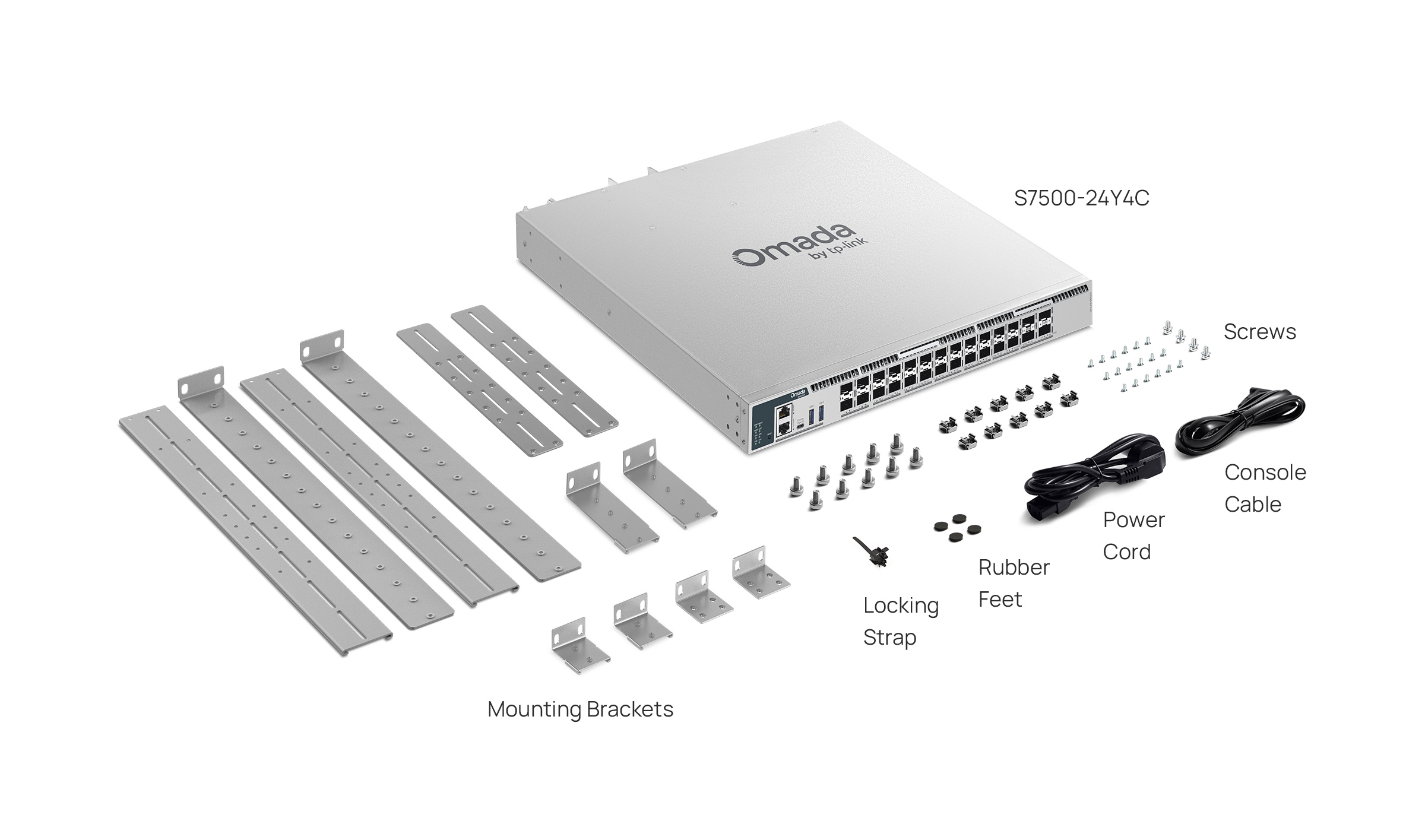

| パッケージ内容 | • S7500-24Y4C本体 • 電源ケーブル • RJ45コンソールケーブル • 取り付けバンド • ラックマウントキット • ゴム足 • Installation Guide（設置/設定ガイド） |
| システム要件 | Microsoft® Windows® 98SE・NT・2000・XP・Vista™ / Windows 7/8/10/11・MAC® OS・NetWare®・UNIX® / Linux |
| 動作環境 | • 動作温度： -5℃～50℃（23℉～122℉）@300m -5℃～45℃（23℉～113℉）@2,000m -5℃～40℃（23℉～104℉）@3,000m • 保存温度：-40℃～70℃（-40℉～158℉） • 動作湿度：10～90% RH 結露を避けてください • 保存湿度：5～90% RH 結露を避けてください |
*本製品にはPSM550-ACが1つ付属していますが、2つ目の電源モジュールは別売りです。
‡これらの機能の利用にはOmada SDNコントローラーが必須です。ゼロタッチプロビジョニングの利用にはOmadaクラウドベースコントローラー（Standard版またはEssentials版）が必須です。
Omadaクラウドベースコントローラー（Standard版）対応製品はこちら
Omadaクラウドベースコントローラー（Essentials版）対応製品はこちら
△スタンドアロンモード時のみ最大12台の物理スタックが可能です。
**100G QSFP28スロットは40G DAC/40G QSFPモジュールを使用したスタックに対応しておらず、100G DAC/100G QSFP28モジュールを使用したスタックにのみ対応しています。
