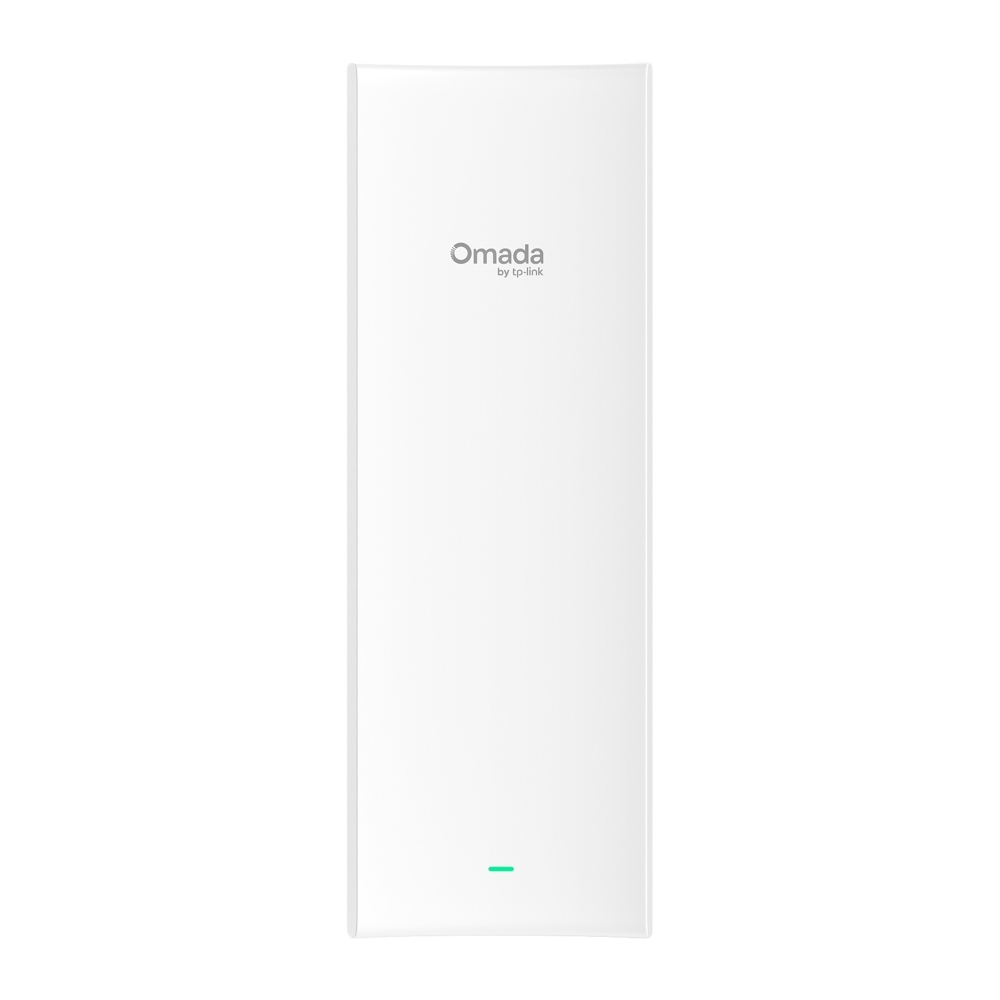

Sector Bridge 5
În curândHub central scalabil pentru conectivitate Long-Range în exterior
- Suportă până la 32 de Flex Bridge-uri prin TDMA: Rețele Multi-Point scalabile pentru clădiri multiple sau puncte terminale la distanță.*
- Unghi de acoperire de 120°: Acoperire wireless extinsă pentru implementări pe arii largi.
- Conectivitate Long-Range de până la 5 km: Viteze de până la 867 Mbps (5 GHz) prin antene direcționale dual-polarizate de 16 dBi.‡
- Switch-uri DIP pentru asociere simplă: Simplifică configurarea și implementarea.

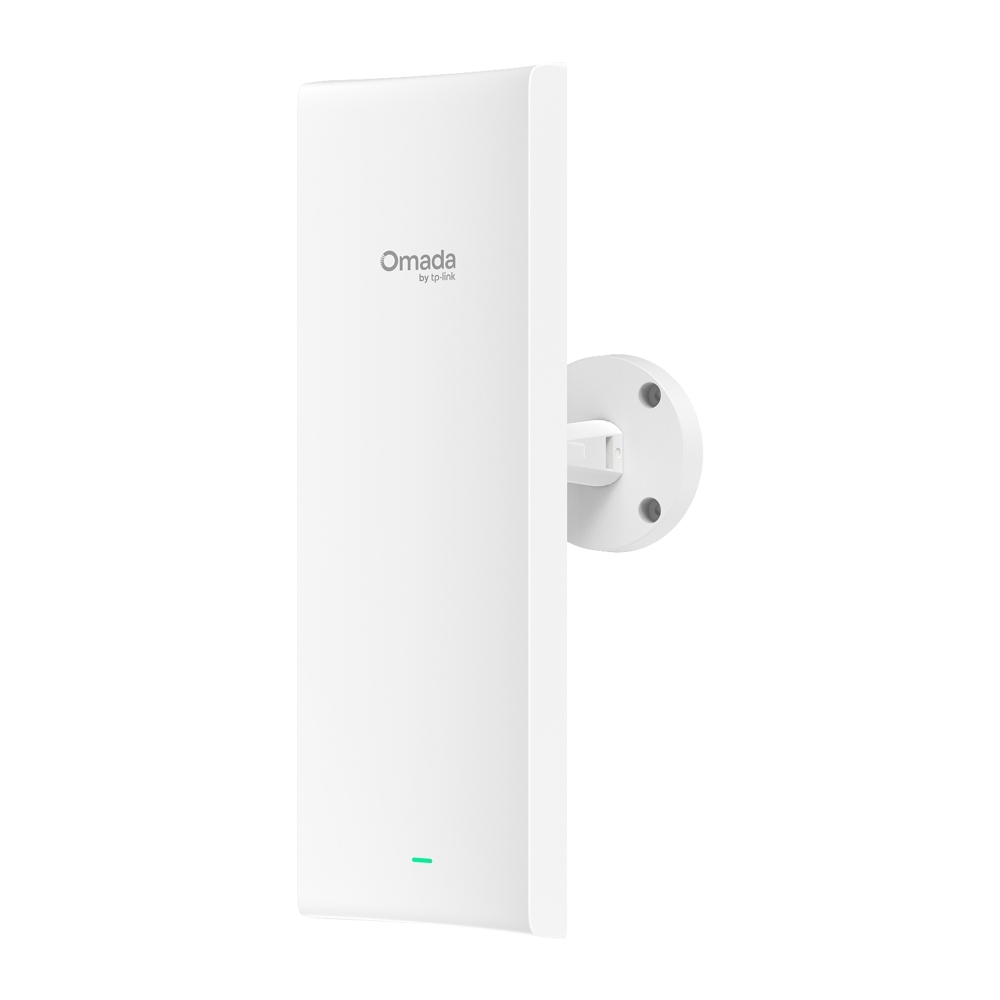

- Instalare simplă și versatilă: Montare pe perete sau stâlp, cu nivel cu bulă de aer integrat și suport ball-joint pentru ajustare precisă.
- Proiectat pentru exterior: Protecție IP66, protecție 6kV la trăsnete și operare între -40°C și 70°C.**
- Aliniere ghidată prin aplicație: Ghidare vizuală și testare instantanee a vitezei pentru instalări pe distanțe mari.
- Alimentare flexibilă: Suportă 802.3af PoE, Passive PoE 24V (adaptor inclus) și 12V DC.
- Management Standalone și SDN: Management centralizat de la distanță prin Interfața web sau aplicație.†
- 5 ani garanție și suport pre- și post-vânzare.
-
Până la 32
de Flex Bridge-uri* -
Wide Beamwidth 120°
pentru implementare hub Multi-Point -
Point-to-Multipoint
de până la 5 km -
Switch-uri DIP pentru
asociere simplă -
Suport ball-joint pentru
aliniere ușoară -
802.3af PoE /
Passive PoE / 12V DC -
Rating IP66
-
Montare pe perete
sau pe stâlp
Hub central scalabil pentru Bridge Wireless Multi-Point
Flex Bridge 5
120°
Sector Bridge 5
-
Suportă până la 32 de Bridge-uri prin TDMA
Un Sector Bridge conectează până la 32 de Flex Bridge-uri, permițând rețele multipoint scalabile pentru mai multe clădiri sau puncte terminale la distanță. Tehnologia TDMA integrată garantează transmisie fără coliziuni, alocare echitabilă a lățimii de bandă și eficiență ridicată pentru fiecare nod.
-
Wide beamwidth 120° pentru implementare hub Multi-Point
Un unghi de acoperire larg de 120° permite Sector Bridge-ului să funcționeze ca un hub central puternic, oferind acoperire pe arii largi pentru implementări wireless point-to-multipoint.
Bridge Wireless Long-Range de până la 5 km
Echipat cu antene direcționale dual-polarizate de 16 dBi, oferă conectivitate fiabilă pe distanțe lungi la până la 867 Mbps pe banda de 5 GHz, ideal pentru extinderea rețelelor între clădiri și locații la distanță.
Switch-uri DIP pentru asociere simplă
Proiectat ca un bridge principal dedicat, se asociază fără dificultăți cu echipamentele Omada Flex Bridge 5 prin potrivirea codurilor switch-urilor DIP, reducând semnificativ timpul de configurare și complexitatea implementării.
Aliniere fără efort cu montare ball-joint și ghidare prin aplicație
-

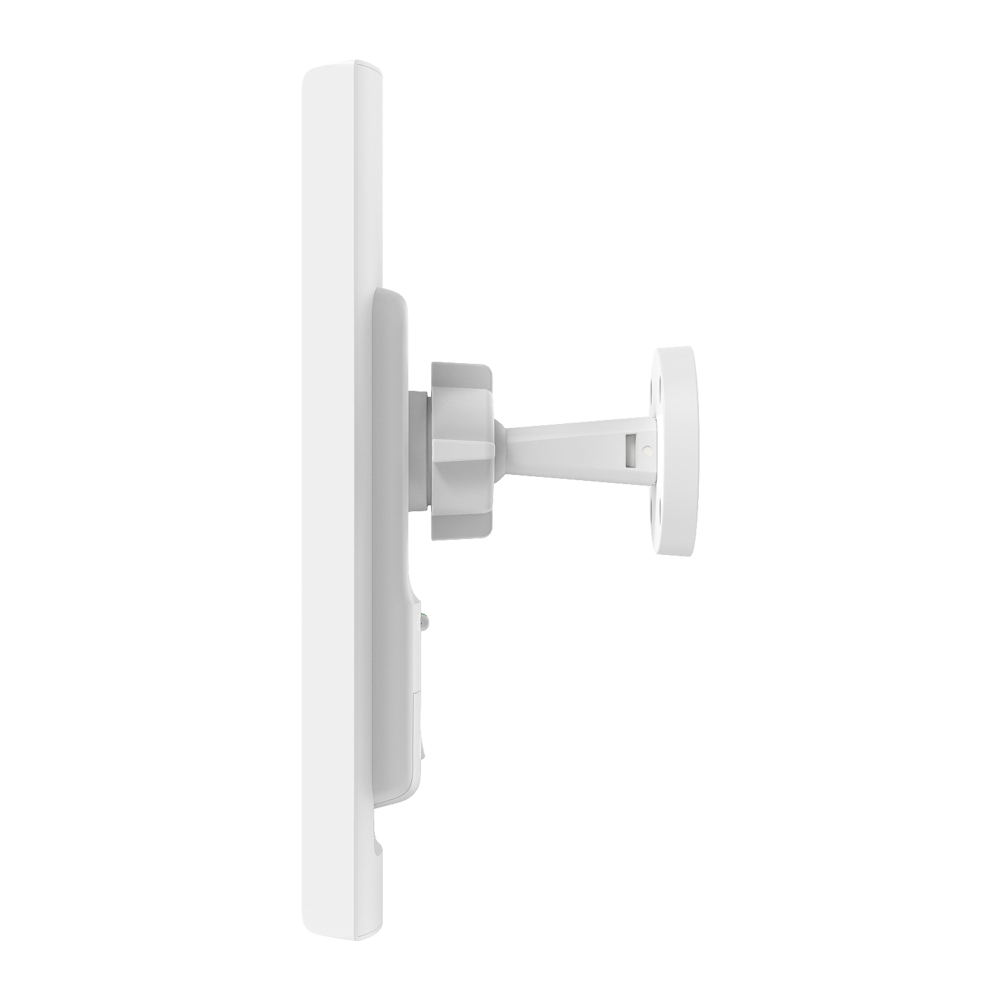

Montare ball-joint
-
Aliniere ghidată prin aplicație

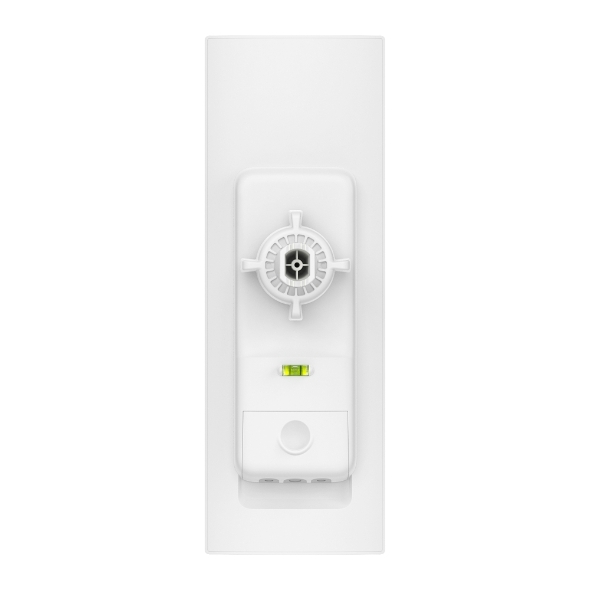

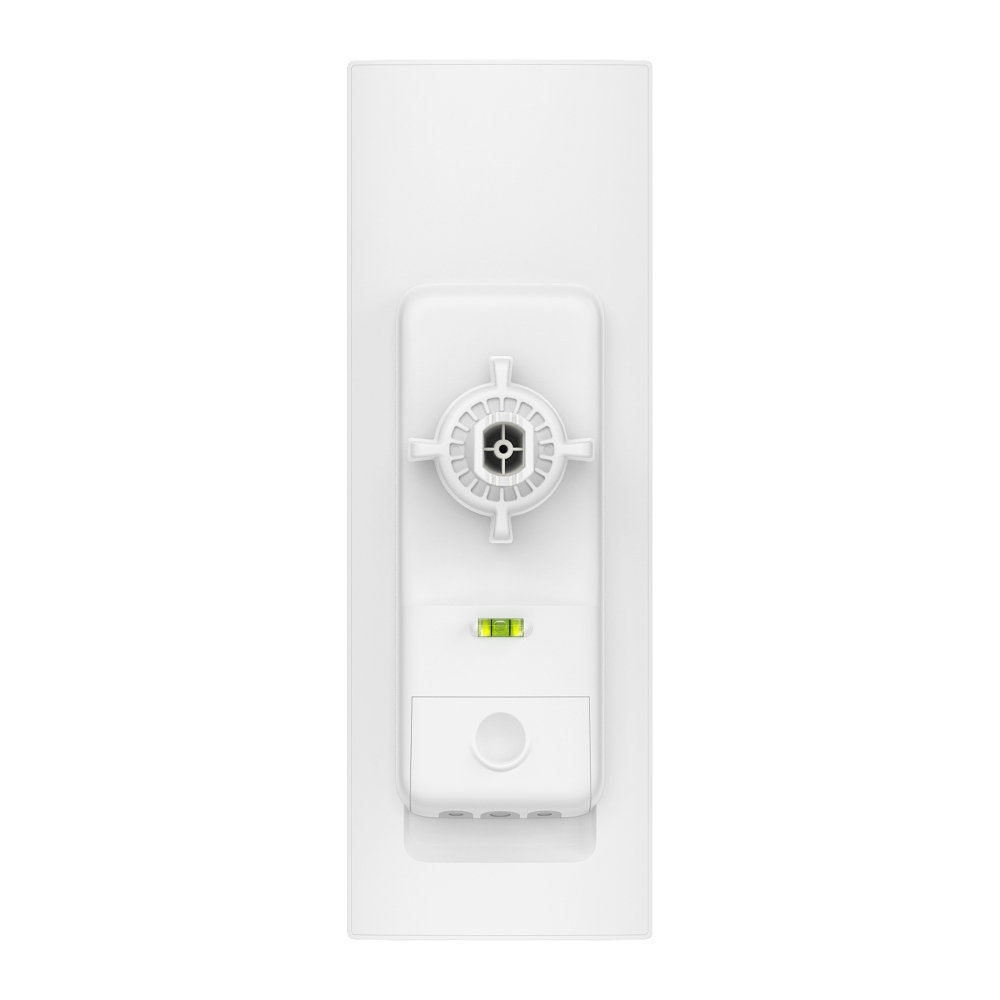

Instalare versatilă și simplă cu nivelă cu bulă de aer
Suportă atât montarea pe stâlp, cât și pe perete pentru orice mediu exterior, cu o nivelă cu bulă de aer integrată pentru o instalare rapidă și precisă.
-
Boloboc integrat pentru instalare precisă
-
Montare pe perete
Montare pe stâlp
Design robust pentru exterior și fiabilitate îndelungată
-
Protecție IP66 la intemperii
-
Protecție la trăsnete de 6 kV
-
Operare între -40°C și 70°C

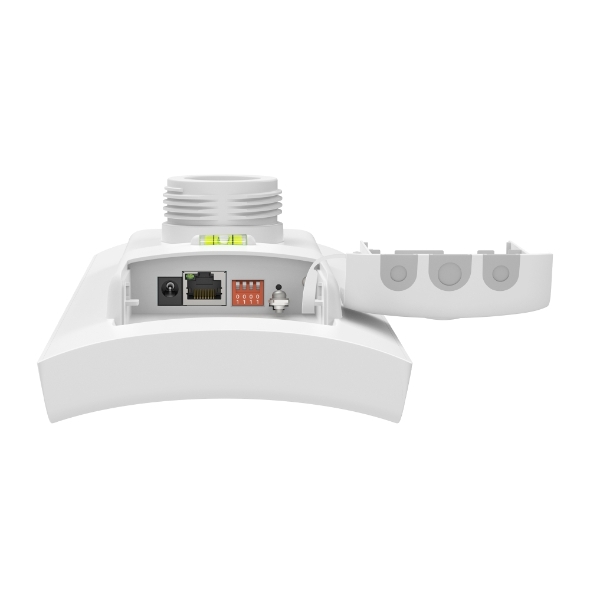

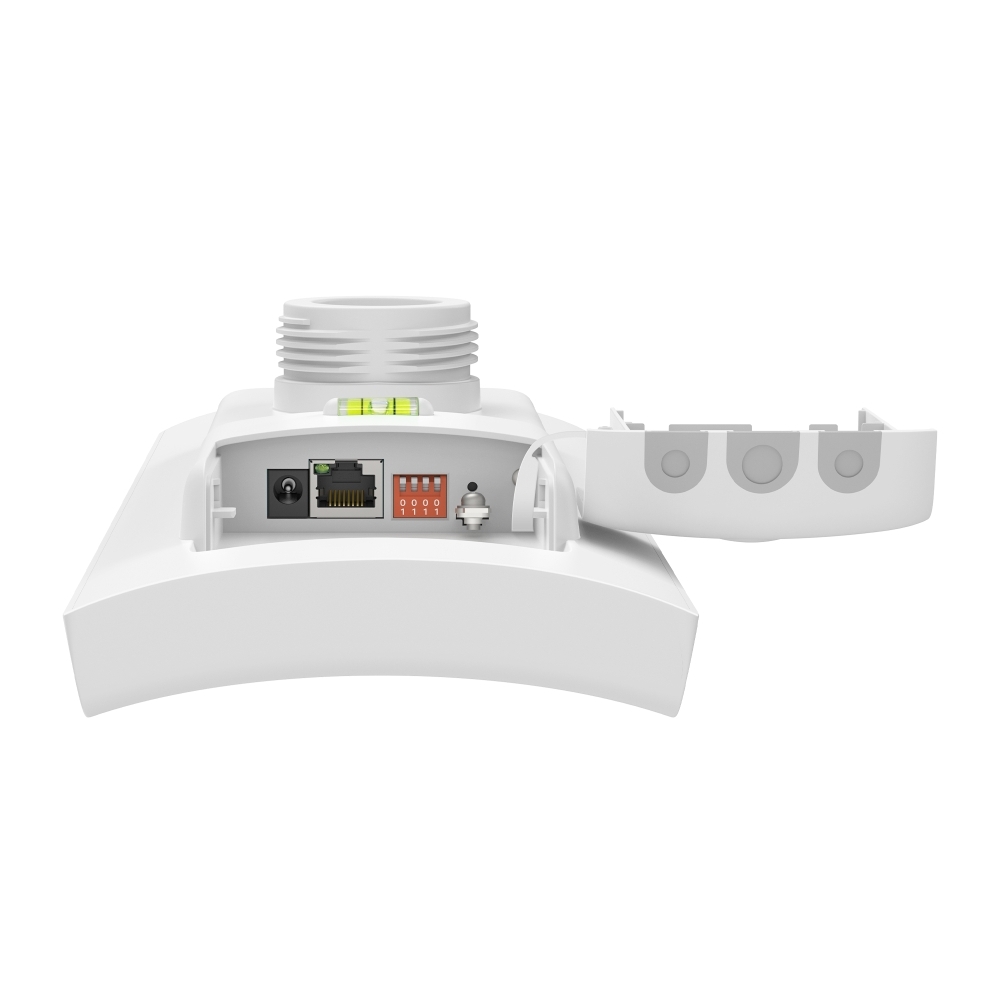

Opțiuni flexibile de alimentare
Suportă 802.3af, Passive PoE (adaptor Passive PoE 24V inclus) și 12V DC, permițând alimentare flexibilă prin switch-uri PoE, adaptoare Passive PoE sau sisteme de alimentare solară.
Perfect pentru supraveghere și nu numai
Management Standalone și monitorizare de la distanță cu management SDN
| CARACTERISTICI HARDWARE | |
|---|---|
| Interfață | 1× Port Gigabit Ethernet |
| Butoane | Buton resetare |
| DIP Switch | Pairing Code Switch |
| Alimentator | • 12V DC/1A • 802.3af PoE • 24V Passive PoE (adaptor Passive PoE inclus,doar pentru utilizare într-un interior uscat) |
| Consum Energie | DC: 9W PoE: 10.5W |

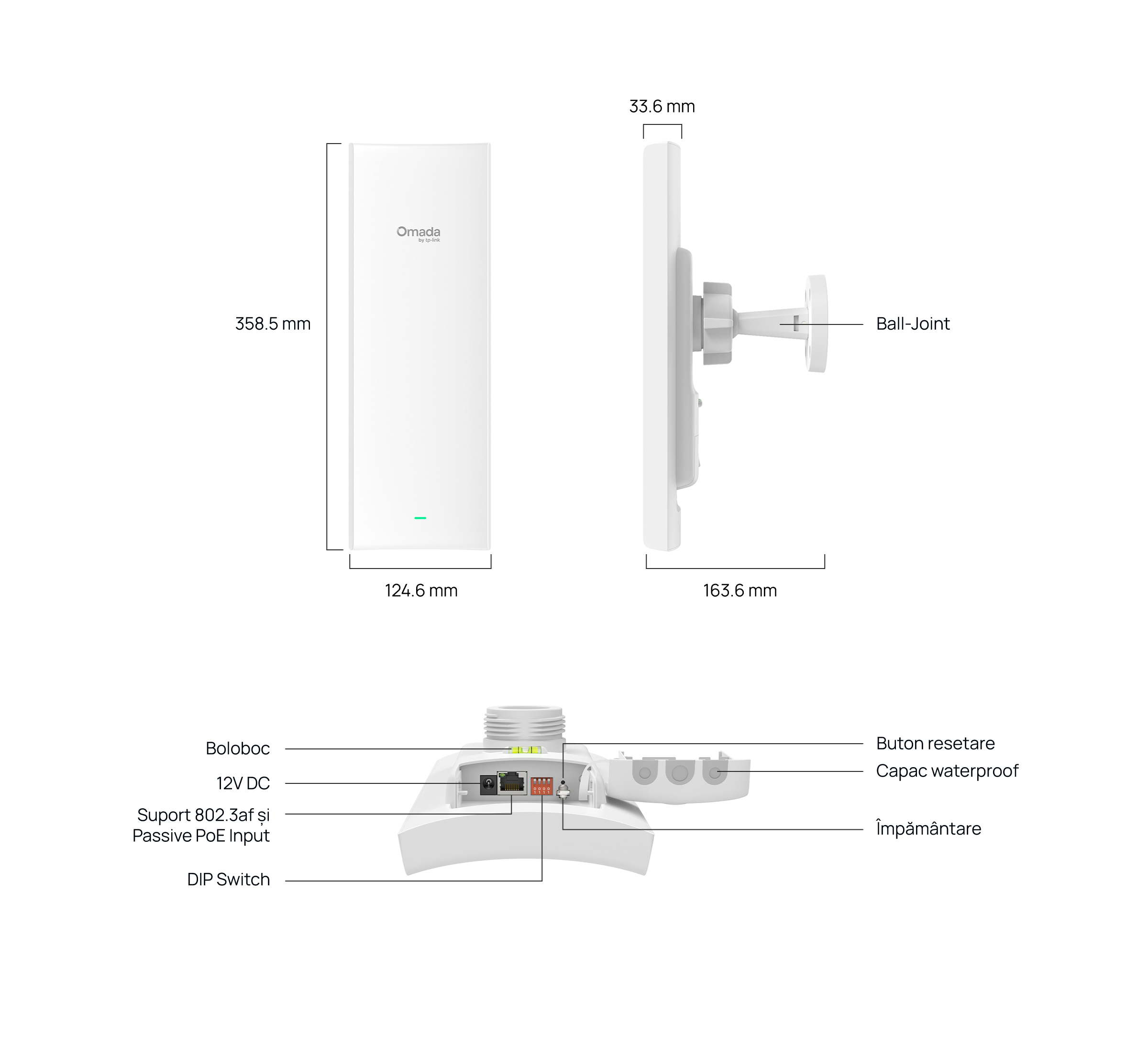

| Dimensiuni (L x l x H) | 358.5 × 124.6 × 70.5 mm (14.1 × 4.9 × 2.8 inch) |
| Antenă | • 2.4 GHz: 1× 4 dBi (peak gain), antene omnidireționale interne • 5 GHz: 2× 16 dBi (peak gain), antene direcționale interne • Beamwidth: Orizontal 120°, Vertical 13° |
| Weatherproof Enclosure | IP66 |
| Montare | Montare pe stâlp și pe perete (kituri incluse) |
| Management Features | |
|---|---|
| Omada App | Da |
| Restore & Backup | Da |
| Firmware update via Web | Da |
| NTP | Da |
| Centralized Management | • Omada Central (Cloud-Based) • Controler hardware Omada • Controler software Omada |
| Cloud Access | Da. Necesită utilizarea unui controler Omada. |
| Alerte Email | Da |
| Control LED Pornit/Oprit | Da |
| SNMP | Da |
| SSH | Da |
| Management Web-based | Da |
| Zero-Touch Provisioning | Da |
| Caracteristici Wireless | |
|---|---|
| PtP | Da |
| PtMP | Maxim 32 |
| Transmission Distance | Până la 5 km |
| Standarde Wireless | IEEE 802.11a/b/g/n/ac |
| Frecvență | • 2.4 GHz (doar management echipament) • 5 GHz |
| Rată de Semnal | 5 GHz: Până la 867 Mbps |
| Funcții Wireless | • MU-MIMO: 5G 2x2 MU-MIMO DL • Wireless Statistics• Reboot Schedule• RADIUS Accounting• Static IP/Dynamic IP• Rate Limit• Enable/Disable Wireless Radio• Enable/Disable SSID Broadcast |
| Securitate Wireless | • VLAN• Rogue AP Detection• WPA/WPA2 |
| Putere de Emisie | • CE: 6-23 dBm (5 GHz, U-NII-1 & U-NII-2A, EIRP)6-30 dBm (5 GHz, U-NII-2C, EIRP)• FCC: 4-23 dBm (5 GHz, U-NII-1)4-25 dBm (5 GHz, U-NII-3) |
| Altele | |
|---|---|
| Certificări | CE, FCC, RoHS |
| Conținut Pachet | • Sector Bridge 5 • Ghid de instalare • Kit de montare • Adaptor Passive PoE • Cablu de alimentare |
| Lightning Protection | • Descărcare în aer: ±8kV • Descărcare prin contact: ±4kV • Mod comun 10/700: ±6kV |
| Mediu | • Temperatură operare: -40 °C–70 °C • Temperatură depozitare: -40 °C–70 °C • Umiditate operare: 10%–90% fără condens • Umiditate depozitare: 5%–90% fără condens |
Notă: Ratele maxime ale semnalului wireless sunt rate fizice derivate din specificațiile standardului IEEE 802.11. Throughput-ul wireless real și acoperirea wireless nu sunt garantate și vor varia ca urmare a: 1) factorilor de mediu, inclusiv materiale de construcție, obiecte fizice și obstacole, 2) condițiilor de rețea, inclusiv interferențe locale, volumul și densitatea traficului, locația produsului, complexitatea rețelei și overhead-ul rețelei, și 3) limitărilor clientului, inclusiv performanța nominală, locația, conexiunea, calitatea și starea clientului.
*Această capacitate este realizabilă doar când este utilizat împreună cu Flex Bridge 5. Valoarea indicată se bazează pe teste de laborator. Capacitatea reală poate varia în funcție de condițiile de instalare, locația de montare, traficul de rețea, interferențele de radiofrecvență (RFI) și alți factori.
‡Acoperirea indicată este calculată pe baza testelor de laborator. Acoperirea reală nu este garantată și va varia în funcție de performanța antenelor echipate, limitările clientului și factorii de mediu.
**Protecția împotriva fulgerelor și descărcărilor electrostatice poate fi obținută prin configurarea corectă a produsului, împământare și ecranarea cablurilor. Consultați manualul de instrucțiuni și un specialist IT pentru asistență în configurarea acestui produs.
†Aceste funcții necesită utilizarea unui controler Omada.
