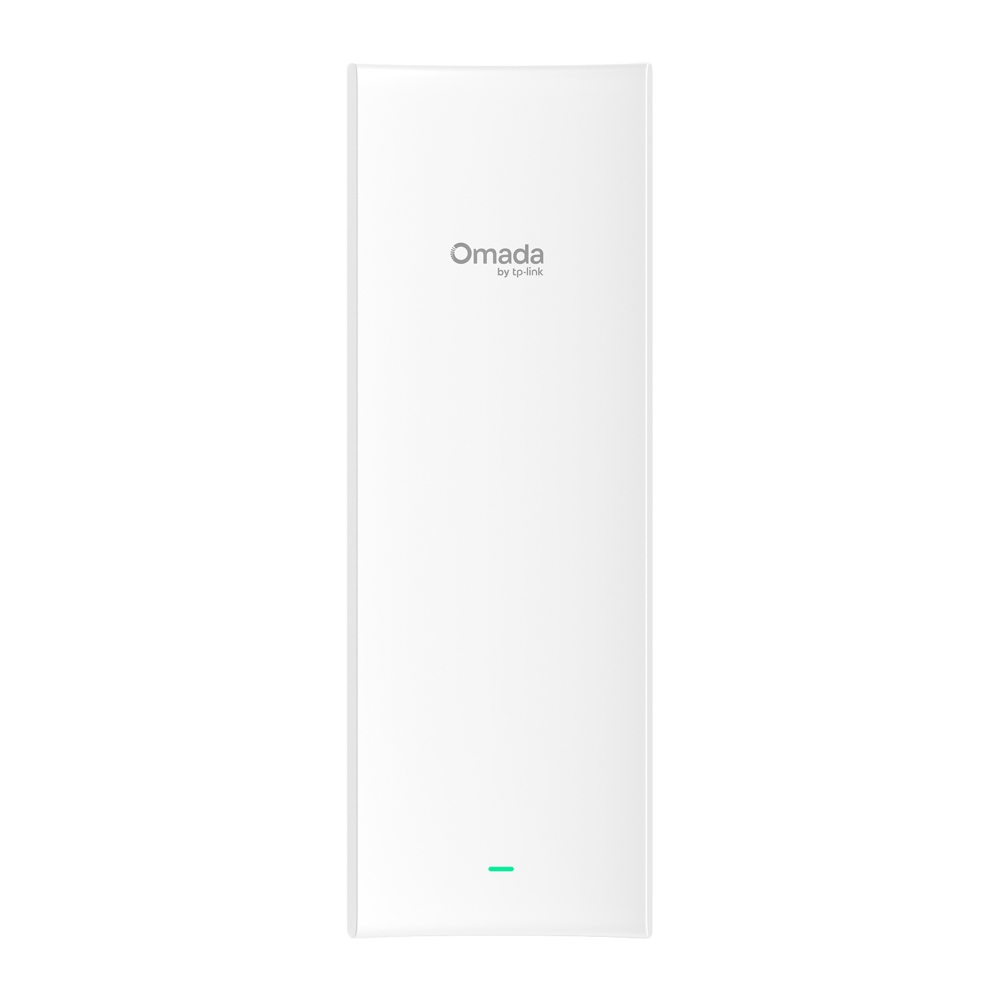

Sector Bridge 5
Omada AC867 Central Hub с масштабируемой архитектурой для обеспечения дальней связи внутри и вне помещений, 5 ГГц, 867 Мбит/с
- Поддерживает до 32 мостов Flex Bridge через TDMA: Обеспечивает масштабируемые многоточечные сети в нескольких зданиях или удаленных точках.*
- Широкий луч 120° для развертывания многоточечного концентратора: Обеспечивает обширное высококачественное беспроводное покрытие для развертывания на больших территориях.
- Подключение на большом расстоянии 5 ГГц (5 км): Обеспечивает надежную скорость 867 Мбит/с благодаря мощным двухполяризационным направленным антеннам с коэффициентом усиления 16 дБи.
- DIP-переключатели для простого сопряжения: Снижает сложность настройки и развертывания.
- Простая и универсальная установка: Поддерживает установку на стену или столб, со встроенным пузырьковым уровнем и дополнительным шаровым шарниром для точной регулировки.
- Разработано для работы на открытом воздухе: Обладает влагозащищенным корпусом IP66, защитой от молнии 6 кВ и рабочим диапазоном от -40°C до +70°C.**
- Настройка с помощью приложения: Визуальные подсказки по настройке и мгновенное тестирование скорости упрощают настройку на больших расстояниях и проверяют производительность.
- Гибкий источник питания: Поддерживает PoE 802.3af, пассивный PoE 24 В (адаптер в комплекте) и 12 В постоянного тока.
- Удаленный мониторинг с автономным и SDN-управлением: Автономный режим или режим Omada SDN позволяют осуществлять удаленное централизованное управление через веб-интерфейс или приложение.†
-
Центральный концентратор для подключения до 32
устройств Flex Bridge * -
Ширина луча 120° для
развертывания концентратора в режиме точка-многоточка -
Гибкое соединение точка-многоточка
на расстояние до 5 км -
DIP-переключатели для
простого сопряжения -
Шаровое крепление для
легкого выравнивания -
802.3af PoE /
Пассивный PoE / 12 В пост. тока -
Защита IP66
от погодных условий -
Крепление на стену
и на столб
Масштабируемый центральный концентратор для многоточечного моста
Flex Bridge 5
120°
Sector Bridge 5
-

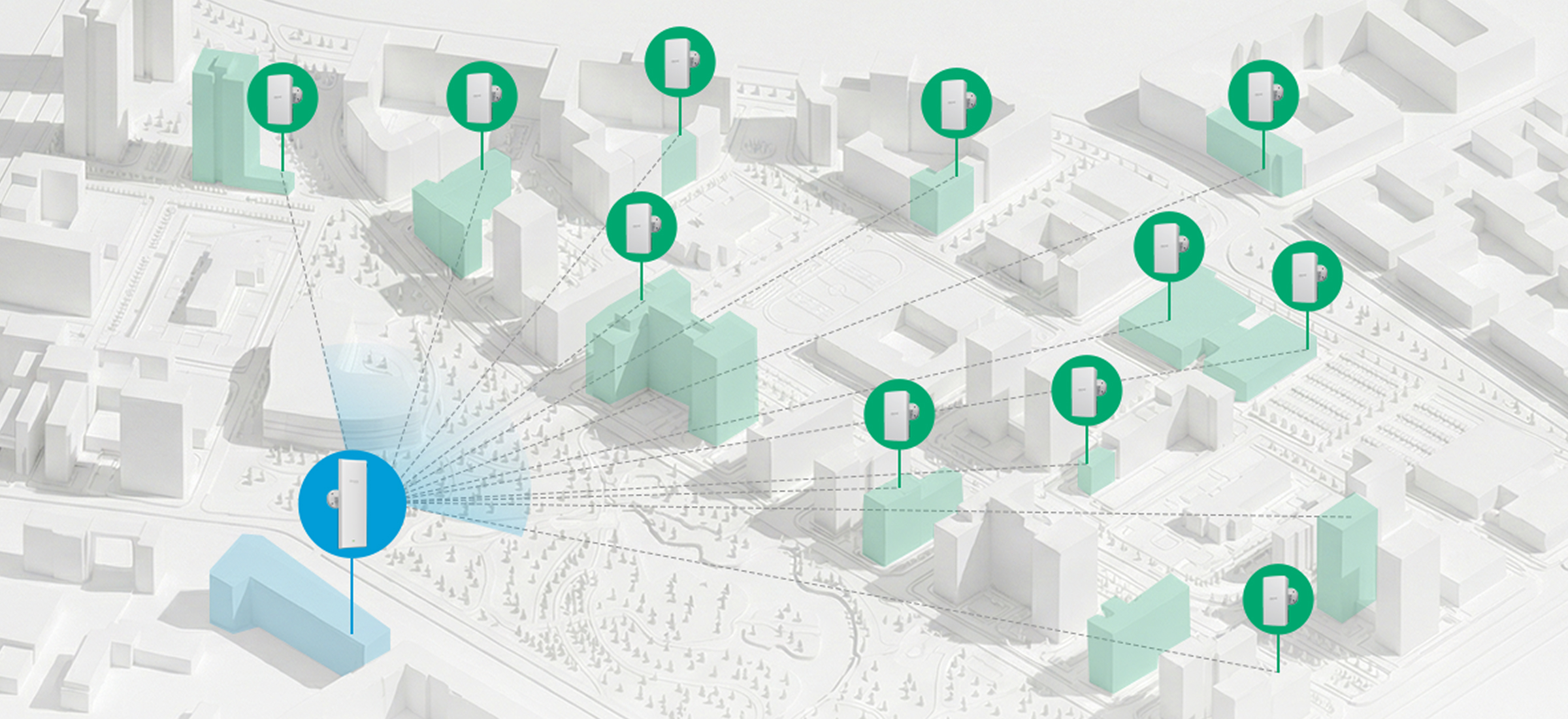

Поддержка до 32 мостов с помощью TDMA
Один Sector Bridge подключает до 32 устройств Flex Bridge, обеспечивая масштабируемые многоточечные сети между несколькими зданиями или удаленными точками. Встроенная технология TDMA гарантирует бесперебойную передачу без коллизий, справедливое распределение пропускной способности и высокую эффективность для каждого узла.
-
Ширина луча 120° для развертывания многоточечного концентратора
Широкий луч 120° позволяет Sector Bridge функционировать как мощный центральный концентратор, обеспечивая широкозонное покрытие для беспроводных развертываний точка-многоточка.

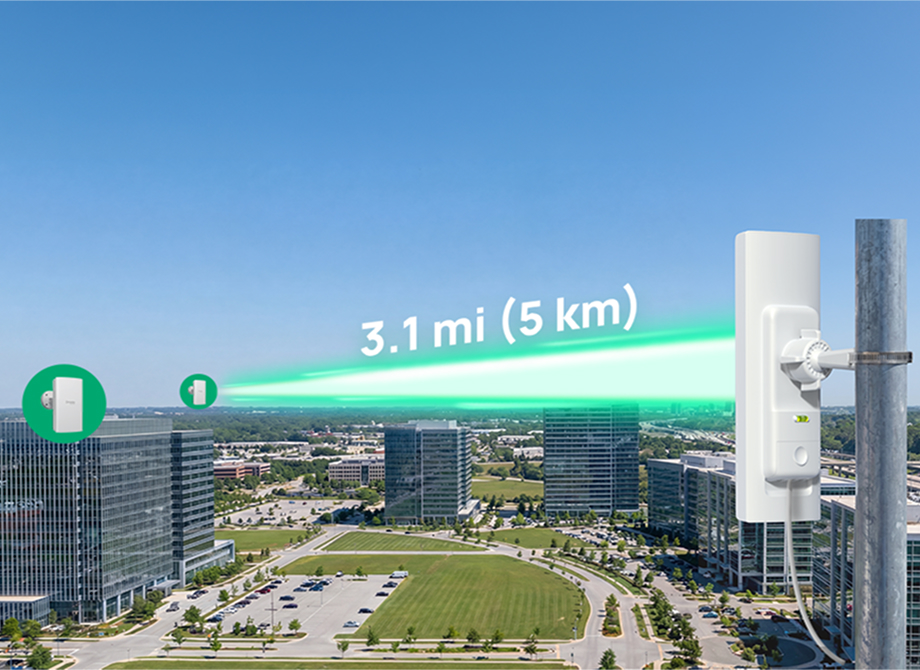

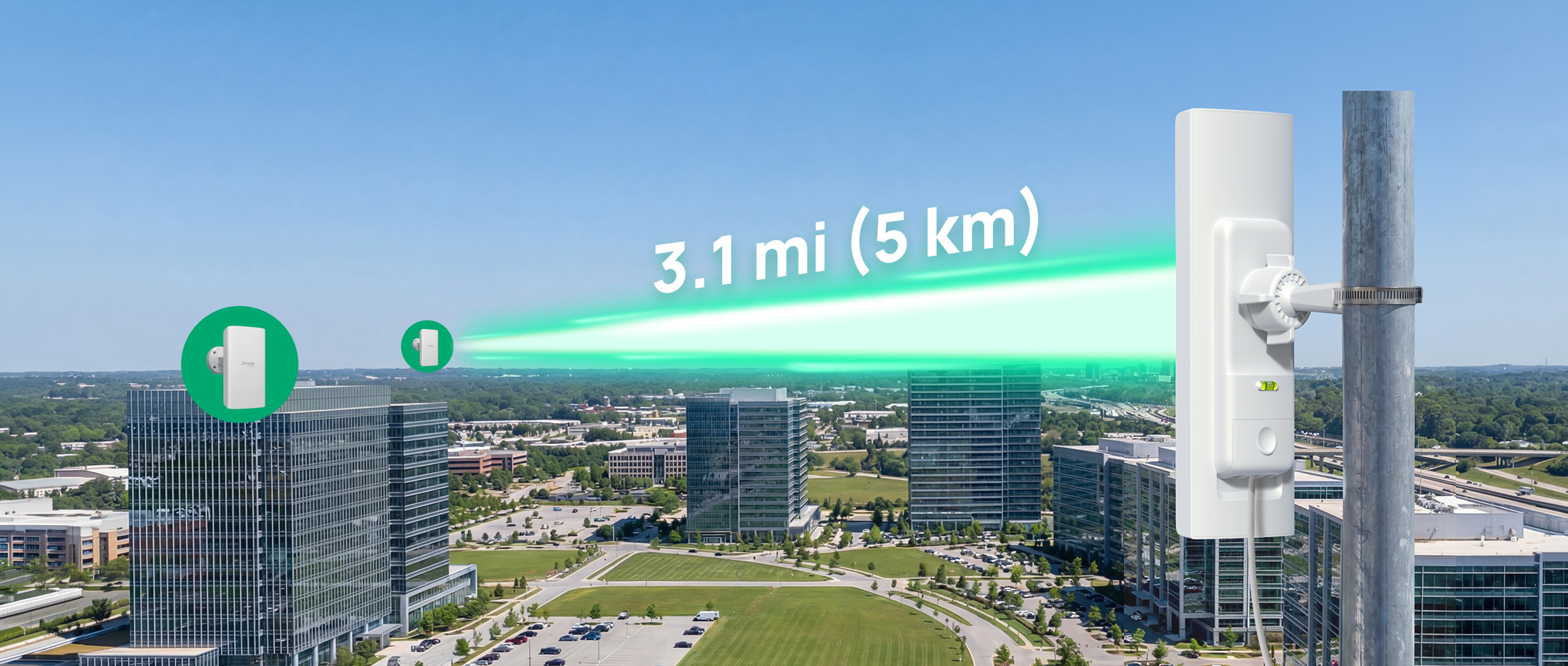

Беспроводной мост большой дальности до 5 км
Оснащенный двухполяризационными направленными антеннами с усилением 16 dBi, он обеспечивает надежную связь на больших расстояниях со скоростью до 867 Мбит/с в диапазоне 5 ГГц — идеально подходит для расширения сетей между зданиями и удаленными объектами.

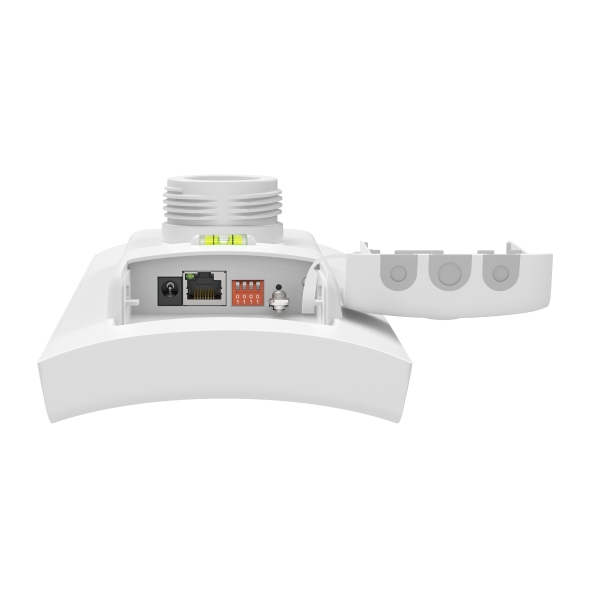

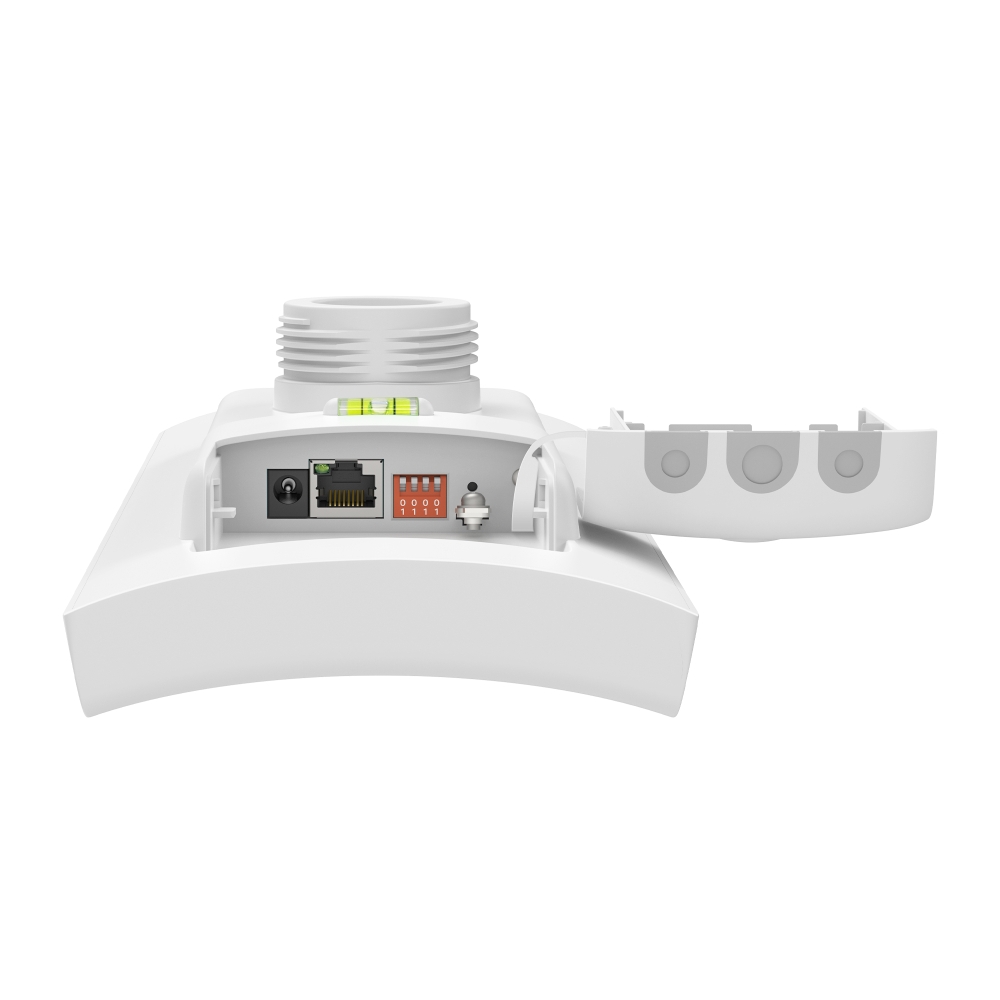

DIP-переключатели для простого сопряжения
Разработанный как выделенный основной мост, он легко сопрягается с устройствами Flex Bridge 5 путем сопоставления кодов DIP-переключателей, что значительно сокращает время настройки и сложность развертывания.
Легкое выравнивание с помощью шарового крепления и наведения через приложение
-
Шаровое крепление
-
Наведение через приложение

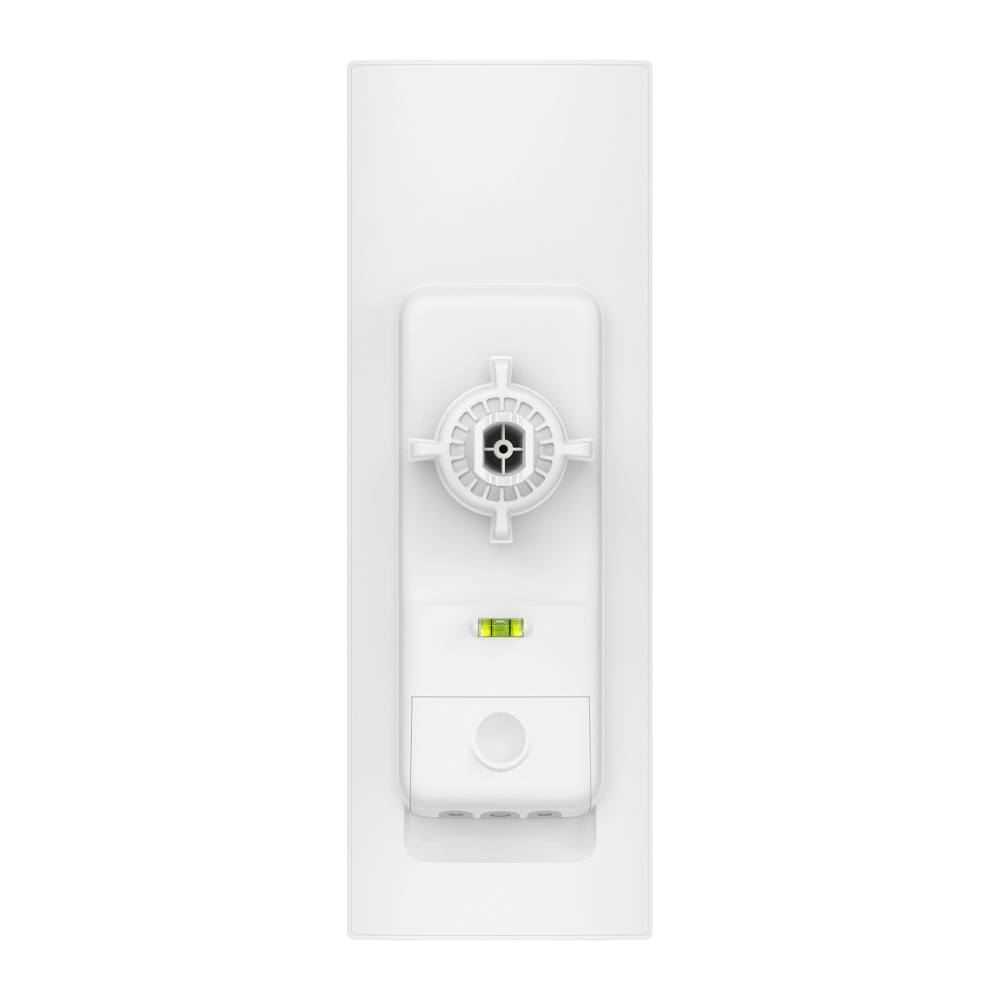

Универсальная и простая установка с пузырьковым уровнем
Поддерживает как настенное, так и настолбовое крепление для любых условий эксплуатации на открытом воздухе, со встроенным пузырьковым уровнем для быстрой и точной установки.
-

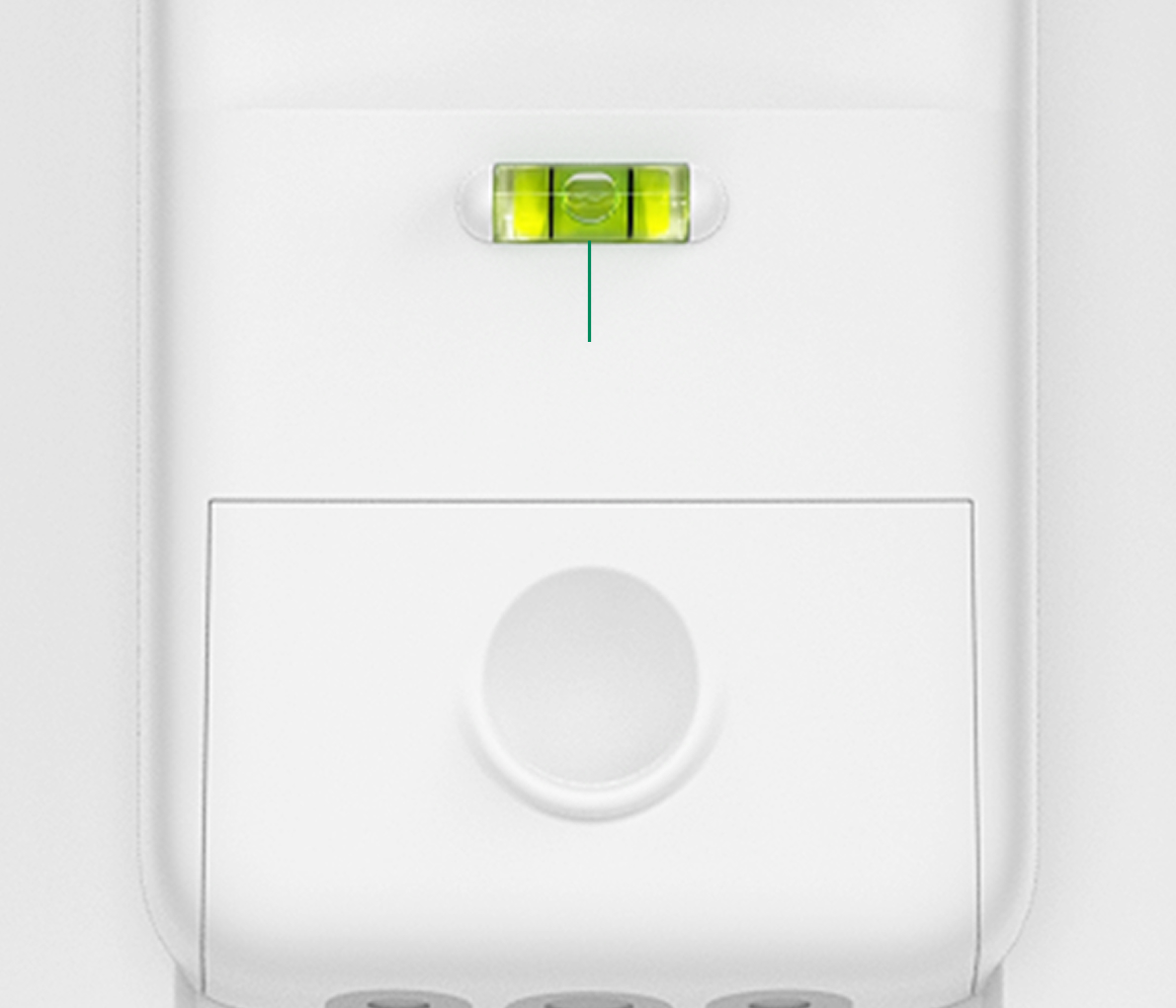

Пузырьковый уровень для точной установки
-

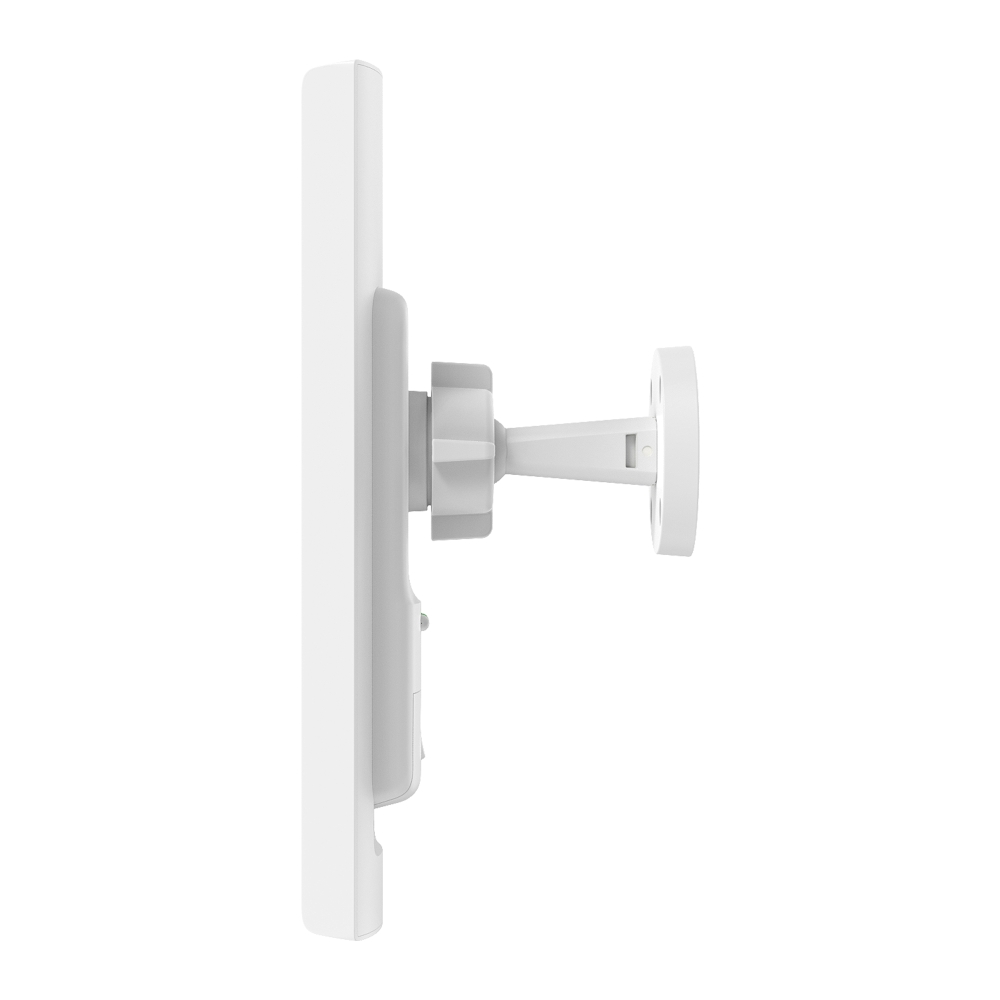

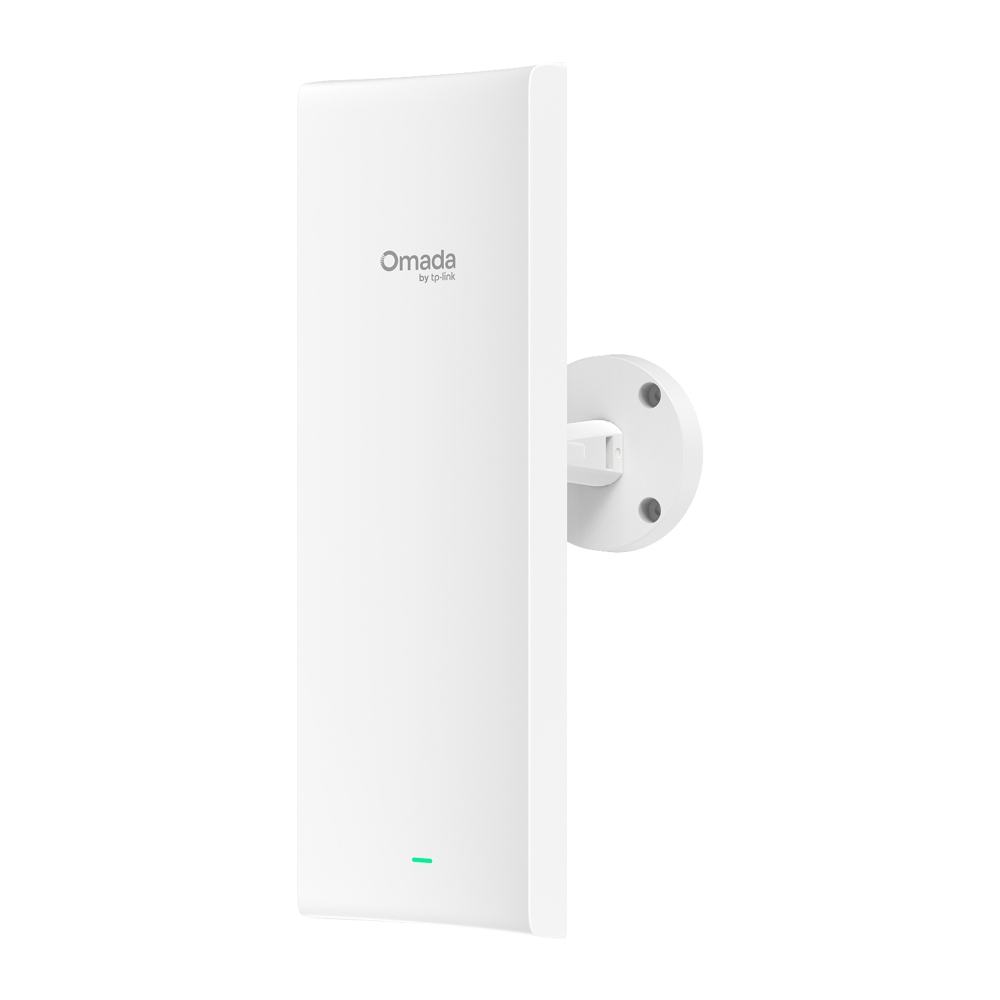

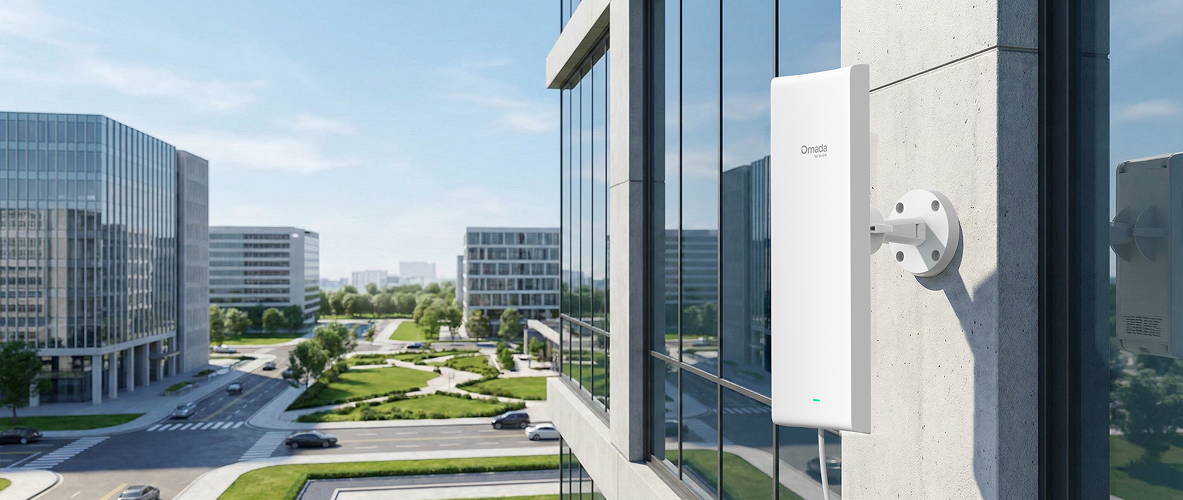

Настенное крепление

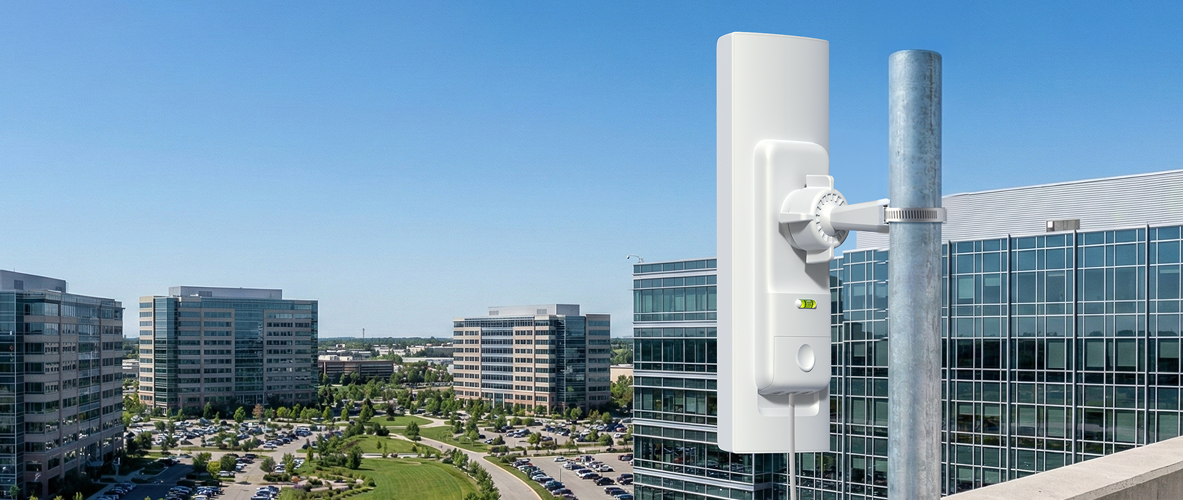

Настолбовое крепление

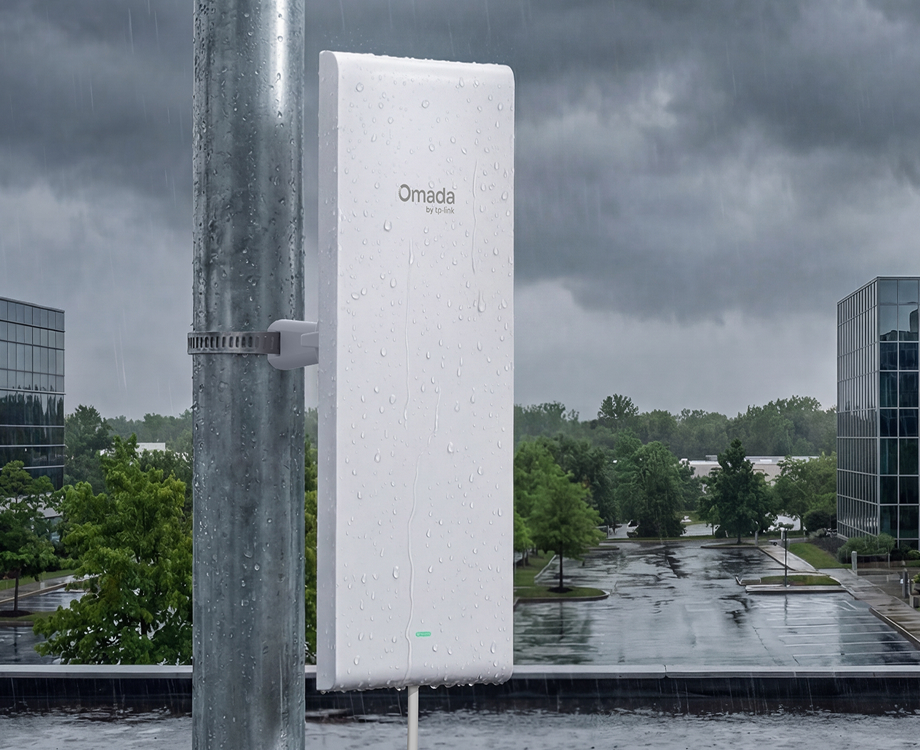

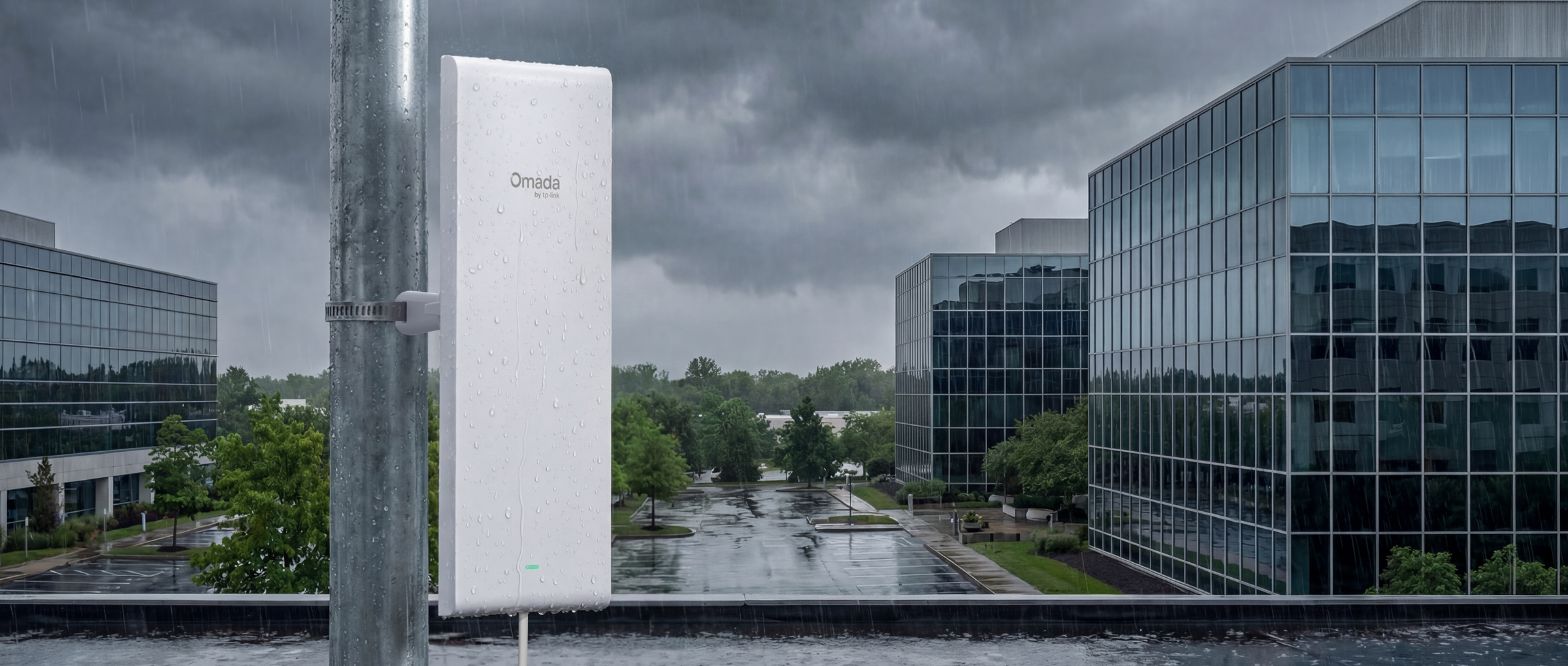

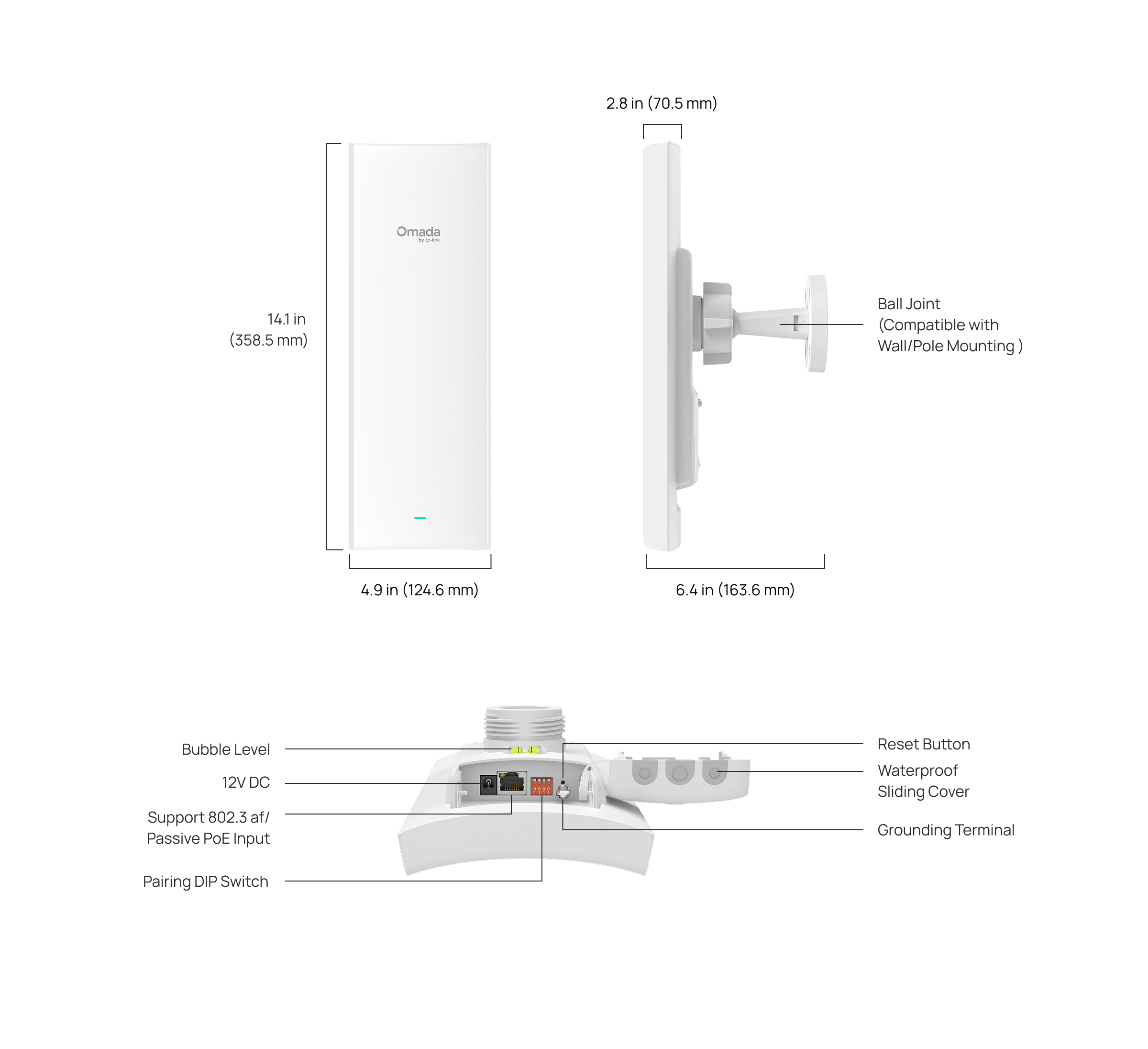

Прочная конструкция для наружной установки для длительной надежной работы
-
Защита от погодных условий IP66
-
Защита от ударов молнии до 6 кВ
-
Диапазон рабочих температур от -40 °C до 70 °C

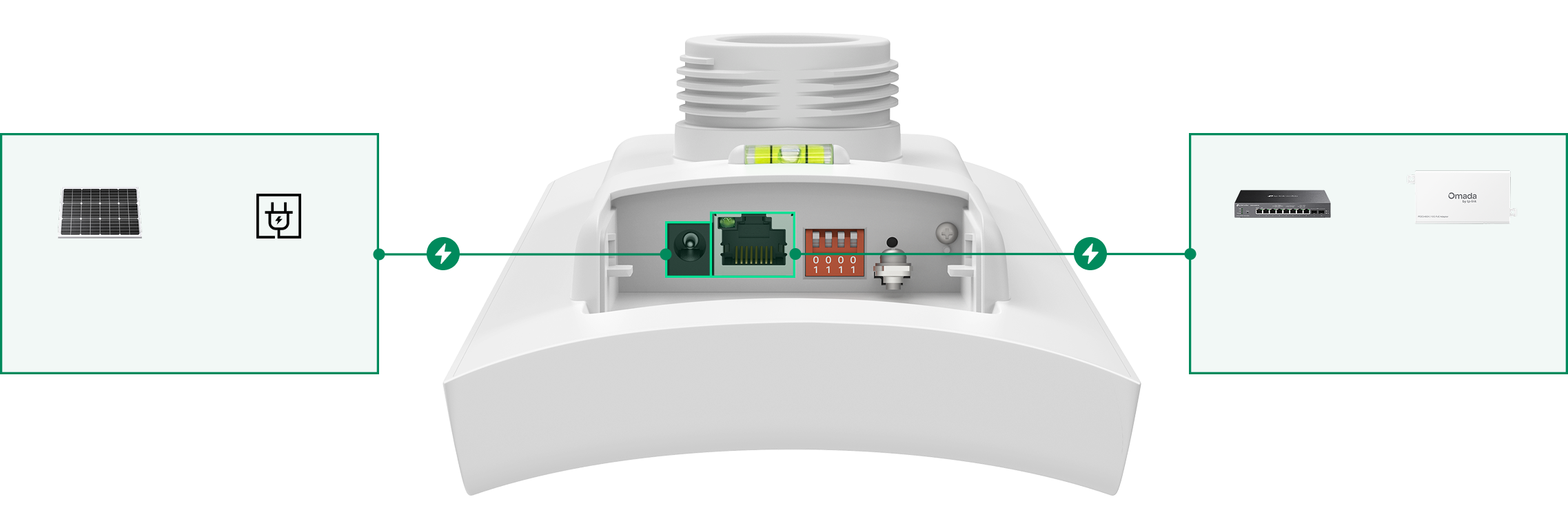

Гибкие варианты питания
Поддерживает 802.3af, пассивный PoE (в комплекте адаптер пассивного PoE 24 В) и 12 В постоянного тока, что позволяет гибко подключать питание через PoE-коммутаторы, адаптеры пассивного PoE или системы солнечных панелей.
Идеально подходит для видеонаблюдения и не только
Автономный режим и удаленный мониторинг с управлением через SDN
| ОСОБЕННОСТИ ОБОРУДОВАНИЯ | |
|---|---|
| Интерфейс | 1 × гигабитный порт Ethernet |
| Кнопка | Кнопка Reset |
| DIP Switch | • Переключатель кода сопряжения |
| Источник питания | • 12 В постоянного тока 1A • 802.3af PoE • 24 В Passive PoE (адаптер Passive PoE в комплекте — только для использования в сухих помещениях) |
| Потребляемая мощность | • 12 В постоянного тока: 9 Вт • PoE: 10.5 Вт |
| Размеры (Ш × Д × В) | 358.5 × 124.6 × 70.5 мм |
| Антенна | • 2,4 ГГц: 1 × внутренняя всенаправленная антенны 4 дБи (пиковое усиление) • 5 ГГц: 2 × внутренние направленные антенны 16 дБи (пиковое усиление) • Ширина луча: по горизонтали 120°, по вертикали 13° |
| Всепогодный корпус | IP66 |
| Монтаж | Монтаж на столбе или мачте (аксессуары включены) |
| УПРАВЛЕНИЕ | |
|---|---|
| Приложение Omada | Да |
| Восстановление и резервирование настроек | Да |
| Обновление прошивки через Интернет | Да |
| NTP | Да |
| Централизованное управление | • Облачный контроллер Omada • Аппаратный контроллер Omada • Программный контроллер Omada |
| Облачный доступ | Да. Требуется использование контроллера Omada. |
| Оповещение по электронной почте | Да |
| Управление индикатором питания | Да |
| SNMP | Да |
| SSH | Да |
| Управление через web | Да |
| Автоматическая инициализация (ZTP) | Да |
| ФУНКЦИИ БЕСПРОВОДНОЙ СЕТИ | |
|---|---|
| PtP | Да |
| PtMP | макс. 32 |
| Transmission Distance | 5 км |
| Стандарты беспроводной сети | IEEE 802.11a/b/g/n/ac |
| Частота | • 2400-2483,5 МГц (Только для управление устройством) • 5150-5350 МГц • 5650-5725 МГц |
| Скорость сигнала | 5 ГГц: до 867 Мбит/с |
| Функции беспроводной сети | • MU-MIMO: 5G 2x2 MU-MIMO DL • Статистика беспроводной связи • Расписание перезагрузки • RADIUS Accounting • Статический IP/динамический IP • Ограничение скорости • Включение/отключение беспроводное радио. • Включение/отключение вещания SSID. |
| Безопасность беспроводной сети | • VLAN • Обнаружение посторонних точек доступа. • Беспроводное шифрование |
| Мощность передачи | < 20 дБм или < 100 мВт |
| ПРОЧЕЕ | |
|---|---|
| Сертификация | CE, FCC, RoHS |
| Комплект поставки | • Sector Bridge 5 • Руководство по установке • Монтажный комплект • Адаптер Passive PoE • Шнур питания |
| Lightning Protection | • Воздушный разряд: ±8 кВ • Контактный разряд: ±4 кВ • Синфазный импульс 10/700: ±6 кВ |
| Параметры окружающей среды | • Рабочая температура: -40 °C–70 °C • Температура хранения: -40 °C–70 °C • Рабочая влажность: 10%–90% без образования конденсата • Влажность при хранении: 5%–90% без образования конденсата |
Примечание: Максимальная скорость беспроводного сигнала — это физическая скорость, рассчитанная на основе спецификаций стандарта IEEE 802.11. Фактическая пропускная способность беспроводной сети и зона покрытия не гарантируются и могут изменяться в зависимости от: 1) факторов окружающей среды, включая строительные материалы, физические объекты и препятствия; 2) условий сети, включая локальные помехи, объем и плотность трафика, местоположение устройства, сложность сети и накладные расходы сети; и 3) ограничений клиента, включая номинальную производительность, местоположение, качество соединения и состояние клиента.
*Эта пропускная способность достижима только при использовании с Flex Bridge 5. Указанное значение основано на лабораторных испытаниях. Фактическая пропускная способность может варьироваться в зависимости от условий установки, места монтажа, сетевого трафика, радиочастотных помех (RFI) и других факторов.
‡Заявленная зона покрытия рассчитана на основе лабораторных испытаний.
Фактическое покрытие не гарантируется и может варьироваться в зависимости от характеристик установленных антенн, ограничений клиента и факторов окружающей среды.
**Защита от молнии и электростатического разряда может быть обеспечена за счет правильной настройки устройства, заземления и экранирования кабелей. Обратитесь к руководству пользователя и проконсультируйтесь с ИТ-специалистом для помощи в настройке данного устройства.
†Для этих функций требуется использование контроллера Omada.
